我有幸使用过国家仪器公司(NI)埃尔维斯三世有一段时间了．这是一个健壮的平台，专为大学和开发人员设计，他们可以利用NI的CompactRIO功能以及MeasurementsLive和培训/教育工具这是捆绑包的一部分。当然，该系统的价格较高，这对许多机构来说很容易证明是合理的，但有时价格较低的替代方案可能满足许多机构的需求。
Digilent的模拟探索工作室(ADS)就是其中一个平台(图1)．它的售价为599美元，所以你可以用一个猫王III的价格买到一些。当然，它缺乏CompactRIO支持等功能，但ADS内置的测试和测量系统提供了类似的功能。同样地，ADS包括一个可移动的补丁板，它允许一个系统被一个以上的人或组使用。在这个例子中，最大的不同是ADS补丁板在背面有一个简单的电源连接，而ELVIS III可以识别安装了什么补丁板系统及其功能。
关于猫王三世的话题就说到这里吧。

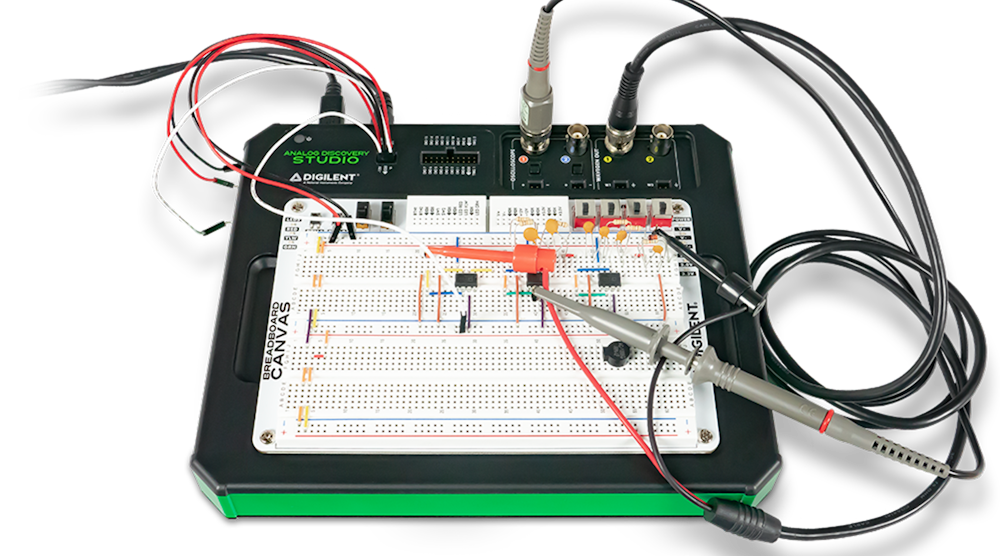

1.模拟探索工作室有一个可拆卸的贴片面板和集成的，基于usb的测试和测量系统。
ADS提供了相同的测试和测量功能，作为它的兄弟，模拟发现2(图2)．这是一个基于usb的系统，有十几个外设，包括一个双通道示波器，一个双通道波形发生器，一个16通道逻辑分析仪，一个协议分析仪，一个频谱分析仪，和可配置的电源。示波器通道带宽为30 mhz, 14位adc保持100 msample /s的捕获速率。输入通道由伏特计、数据记录器、频谱分析仪、网络分析仪和阻抗分析仪等仪器共享。每个频道一次只能使用一个。
2.Digilent的模拟发现2提供了与ADS相同的测试和测量支持。
波形发生器有14位dac，可提供100 msample /s，而逻辑分析仪可捕获高达100 msample /s。它们是独立于示波器的。逻辑分析仪支持3.3 v和1.8 v输入，波形发生器支持脚本编写;系统还提供了一个脚本编辑器。
该系统由波形软件支持(图3)．波形可在Windows、Linux和MacOS上运行。我在Windows和Linux上都试过了，没有发现任何区别。此外，软件开发工具包(SDK)支持Python、c++、c#和Visual Basic。我还没有尝试过，也没有使用第三方工具箱支持MathWorks的MATLAB和National Instruments的LabVIEW等软件。我希望在将来检查LabVIEW的支持，因为我已经为猫王III安装了它。
3.ADS由管理基于usb的测试和测量外设的Waveforms应用程序支持。
安装过程很快——只需波形应用程序、USB连接和配置。波形与我使用过的其他基于usb的测试和测量系统相当。
更换补丁板的最大挑战是所有的测试和测量电缆必须被移除。大多数其他系统都是如此，甚至猫王III。ADS配备了用于逻辑分析仪的电缆和用于其他测试设备的有线探头。BNC电缆是可选的，但我有这些方便从其他系统。这些工作充分，因为ADS外设的带宽在GHz以下。
补丁面板包括一些有用的接口，如按钮、开关和led。如果你只需要一个简单的补丁面板，那么我建议你使用Analog Discovery 2，它的价格几乎是ADS的一半。我建议将ADS推荐给教育机构，因为它提供了一个更一致的平台，更容易使用。
对于为Raspberry Pi或Arduino等设备开发外围系统，这两个平台都是一个很好的补充。它们可以很容易地处理像SPI和I这样的接口2C以及这些平台可以处理的模拟支持。
