较高的频率比以往任何时候都更重要，因为5G通信，卫星通信（SATCOM）和雷达应用程序都计划利用广泛的频率扩展到毫米波（MMWAVE）。这意味着测试和测量公司必须通过提供可以在带宽非常宽的设备上提供的设备来跟上。这些公司还必须支持其他组件，例如复杂的调制方案和多重安德滕纳技术。
为了满足这些要求，Keysight Technologies最近启动了VXG系列微波信号发生器。该系列由M9384B VXG台式仪器组成（请参阅图）和M9383B VXG-M模块化PXIE版本。

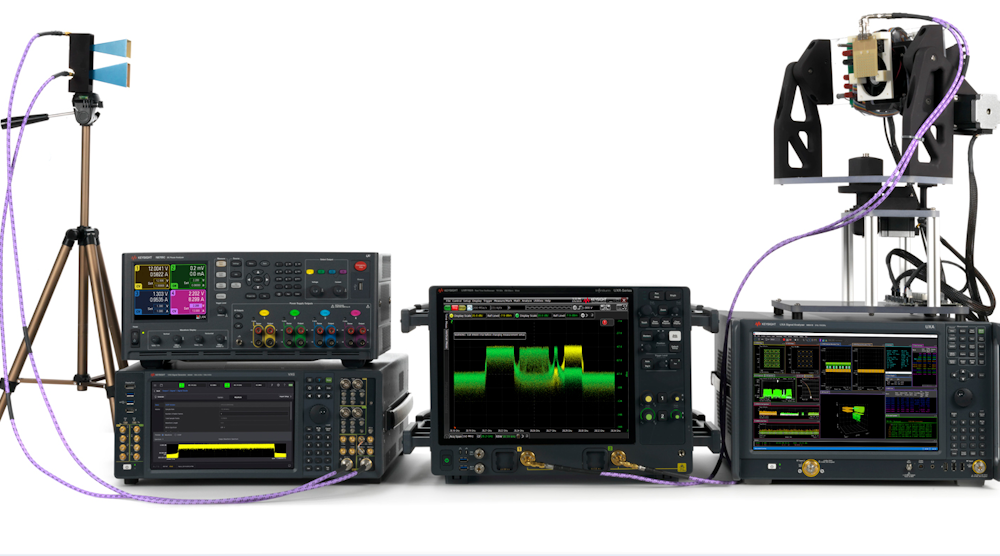

M9384B VXG微波信号发生器提供双相干通道。
强大的性能
VXG微波信号发电机覆盖了1 MHz至44 GHz的频率范围。它们还提供高达2 GHz的调制带宽。VXG仪器包含双重，相位和完全校准的信号发生器，使其非常适合高级5G设计的测试要求。完全校准的双通道允许快速执行接收器阻止程序和干扰测试，而无需更改设备设置。相位相干性意味着可以在两个通道之间控制相对相，时间和振幅偏移。
高输出功率是VXG系列的另一个重要属性 - 该仪器可以在28和39 GHz的信号中提供+24 dBM的最大功率水平。这样的性能使其非常适合5G无线（OTA）测试。
除了高输出功率水平外，Keysight还强调VXG发电机获得低误差矢量标准（EVM）和最小的相邻通道电力主比例（ACPR）性能。具体而言，对于100 MHz带宽，振幅为+10 dBM，可实现28和39 GHz信号的EVM。对于具有400 MHz带宽和振幅+8 dBM的28和39 GHz信号，EVM分别为1.3％和1.5％。此外，在28 GHz信号的情况下，ACPR为-50 dBC，带宽为100 MHz，振幅为0 dBm。
VXG系列的另一个关键性能指标是相位噪声，Keysight吹嘘的是“ MMWave矢量信号发生器（VSG）的世界最低”。在10 GHz的偏移量为10 GHz时，相位噪声为-126 dBC/Hz。
简化设置等
Keysight指出，VXG系列本质上是一种“单箱”方法，可以替换多盒解决方案，从而简化测量设置和复杂的校准例程。该公司坚持认为，这种方法将节省时间并减少与设备配置更改相关的测量错误。
值得一提的VXG系列的其他方面是自动频道响应校正和S参数解放。最后，由Keysight的Pathwave平台提供动力的嵌入式信号生成应用程序可以简化5G波形。
那些对更多信息感兴趣的人可以访问www.keysight.com/find/vxg。
