测试行业正在全速前进，以跟上设计复杂性、低成本、上市时间以及我们与设备和仪器交互方式的加速变化。然而，当涉及到任意函数生成器(AFG)时，实际上并没有太多的变化。所以,当美国泰克销售人员说他们要来展示一款开创性的AFG，我应该看一看。
迎接我的是泰克高级技术营销经理埃里克·杨(Eric Yang)，他专程从中国赶来参加发布会。这看起来很特别，直到他说他经常来来回回。好吧，也许它仍然很特别，它确实很特别。
杨坐在一个两层的设备堆旁边，但AFG31000是最上面的设备，它肯定比我们几十年来在每个研发实验室、学校和测试台上看到的那些破旧的afg更好看(图1)。

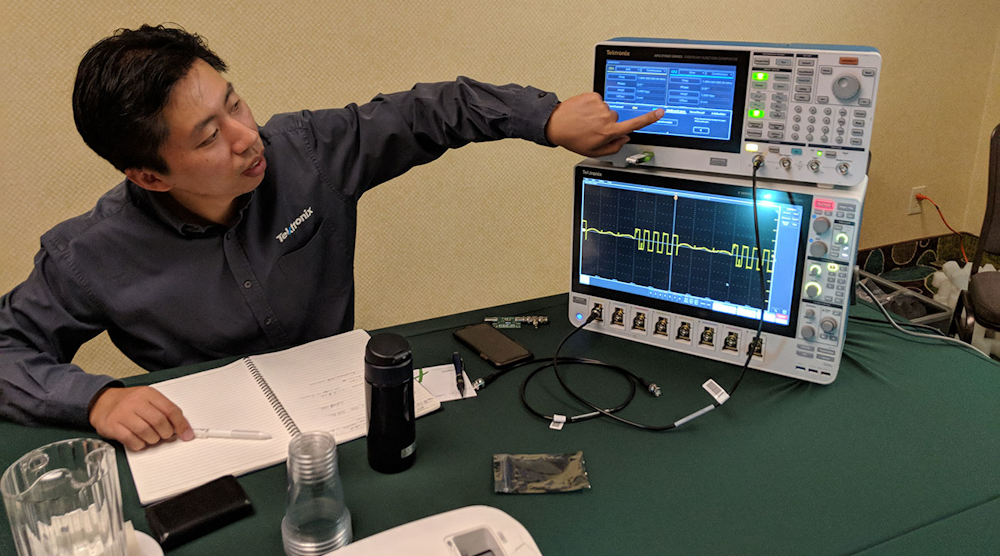

1.泰克公司(Tektronix)的Eric Yang提到了AFG31000的四个主要创新之一:9英寸。电容式多点触控显示器不会使旋钮和按钮失效，而是对旋钮和按钮的补充——然而，它可能会避免用户手册。
事实上，它在示波器上几乎是无法识别的，所以我不得不询问，以验证我们是否真的聚集在一起讨论afg。是的，最令人吃惊的是9英寸。电容式多点触控显示，可能只是消除了用户手册的需要。屏幕分辨率为800 × 480，而且不需要去掉按钮和旋钮。相反，它用上下文意识来补充它们;根据屏幕上选择的选项，相应的按钮会亮起。
当然，这种接口方法对于测试设备来说并不新鲜。随着工程师们从学校毕业，他们开始使用滑动和缩放触摸界面，所以仪器制造商已经将这些功能融入到示波器中。然而，这对于afg来说是全新的。但等等，还有更多，准确地说，还有三个。
Yang表示，客户对当前afg的反馈不仅显示出他们对按钮和菜单的不满，而且还显示出编辑和编程波形的能力有限;对波形排序的支持不足;并且缺乏内存和编程能力进行深度测试。
简单地说，“AFG落后了，”杨说。“它们很难学习，也很难使用。”AFG31000是泰克针对这些问题的解决方案，具有解决这些问题的先进功能(图2)．
2.一看正面和背面突出的新功能，但也紧凑的大小，这是奇怪的甚至不是一部分的营销推广。它将适合任何台式电脑，并爵士乐时，与典型的afg。
InstaView
除了小巧的尺寸和直观的界面，Yang很快谈到了InstaView的新专利功能，不要把它与Tektronix公司不再销售的旧的InstaVu采集示波器(TDS500C/700C系列)混淆。
也就是说，InstaView的新功能就像一个示波器，它可以检测AFG和被测设备(DUT)之间的阻抗不匹配。如果这种阻抗失配只是基于电阻，则症状是1 mV信号可能会翻倍至2 mV。如果它是感应的或电容的，它会使波形失真。InstaView检测阻抗失配引起的反射信号，并利用该信息和专有技术重建呈现给DUT的波形。设计者依次检查和修改阻抗在DUT相应。
这个专题非常有趣，我请杨做了一个视频演示。我们也做了一个序言，介绍了其他功能，所以跳到视频时间戳2:54，看看InstaView是如何工作的:
当然，InstaView并不是要取代示波器，但它确实节省了时间。据杨说，一家客户(TZ Medical)已经表示，AFG31000的整体功能已经将其典型的设置和测试周期缩短了近一半。
内部波形音序器和创建
这一代AFG的另外两个新特性是集成波形音序器和集成波形创建，这也是真正的时间和空间节省。通常，需要一个任意波形发生器(AWG)来生成和呈现复杂、详细的波形给DUT进行验证和表征。AFG31000不是这样的。相反，一个内部定序器做这个，在一个AWG的一小部分的成本。杨甚至估计其成本仅为该项目的十分之一。
音序器提供了256步，高达128 Mpoints/channel，并包括一个可变采样时钟，高达2 gsample /s，以及复杂的计时功能，如连续，触发，门控，和排序。它还保留波形细节，没有跳过样本。
和音序器一样，集成波形代替了另一个系统;在这种情况下，它是始终存在的PC。PC通常用于创建、编辑和传输任意波形到AFG，然后将其呈现给DUT。此外，当用示波器采集波形时，它们不能直接加载到典型的AFG中。即使它们到达AFG，信号振幅信息也是归一化的。
使用AFG31000中的ArbBuilder函数，所有的创建和编辑函数都是在AFG上完成的，这在很大程度上归功于高级显示。csv格式的示波器文件可以直接从u盘加载到AFG中，这些波形当然不再是振幅归一化的。
AFG31000的其他特性包括10倍的低噪声，40倍的低抖动，和1000倍的内存(与AFG3000C级系统相比)，以及一长串高性能特性(图3)。对比一下Keysight的33500B/33600A系列。
3.AFG31000的特点很多，但请注意抖动，波形长度，采样率，正弦和脉冲范围。
AFG31000的价格范围从2210美元到14100美元，取决于带宽(25至250 MHz)，采样范围(250 Msamples/s到2 Gsamples/s)，您是否需要一个或两个通道，以及您选择的输出电压(10或5 V p-p)。
为了及时了解价格和可用的选项，最好经常查看泰克的产品AFG31000着陆页．
