示波器触发高级课程:高级触发模式，第2部分

下载本文的。pdf格式 这种文件类型包括高分辨率的图形和原理图(如适用)。

欢迎来到示波器触发高级课程!在本系列中，我将带您了解实时示波器触发系统的每个角落的细节，当我们完成时，您将永远不需要这些自动定量按钮了!你的同事将被困在实验室盯着自动触发器整个周末，而你的范围是捕捉故障和协议数据包自动和电子邮件给你的结果!

我们将从讨论高级触发模式开始。这些是你在设置触发器时首先选择的不同操作模式，每个模式都有不同的选项。一般来说，大多数先进的触发模式分为三类——脉冲模式、模式模式和边缘模式——我们将详细讨论每一类模式。第1部分主要讨论脉冲模式和模式模式。在第2部分中，我将重点讨论基于边缘的高级触发模式，以及其他一些不属于任何其他类别的常见高级模式。准备好开始了吗?

边缘模式

与相当标准化的基于脉冲和模式的模式不同，基于边缘的触发模式更难深入地覆盖，因为它们在不同的范围内差异很大。一般来说，基于边缘的高级触发模式可分为三类:

•单边缘

•时间优势

•N-edge

这些模式的名称和可用输入参数因作用域的不同而有很大差异，它们的可用性通常也是如此。我将简要地讨论每个类别，并提供几个例子。

单一的边缘

所以，我知道你在想什么——常规的旧边缘触发器很难“先进”——你绝对是对的。然而，在较新的作用域上，一些单边触发模式的选项提供了高级功能，值得一提:

•要么/交替边缘:在设置常规边缘触发时，这通常是一个选项，either/ alternatedge功能允许你指定范围应该在其中一个边缘触发(上升或下降)，或者它应该在每个触发事件的边缘极性之间交替(例如，上升/下降/上升/下降，等等)。当你不知道信号要做什么，但你想确保你捕捉到它时，这两种边缘模式都很方便。交替边缘模式对于在彼此上方绘制上升和下降的过渡非常有用(它也用于绘制实时眼图!)

•或边缘:这种模式通常简单地称为“或”模式，它允许用户在不同的输入通道上指定不同的边缘极性，并在发生任何这些事件时触发。我将其归类为单边触发器，因为即使用户可以指定许多输入，但只有其中一个输入生成特定的触发器事件。

1.这里，OR触发模式被配置在Keysight InfiniiVision 4000 x系列示波器上。请注意左下角的边模式定义，我们已经告诉范围，当通道1上出现上升边、通道3上出现上升边或下降边，或数字通道D5上出现下降边时，都将触发该范围。

定时的边缘

在所有基于边缘的高级模式中，定时边缘(也称为“边缘过渡”、“上升时间”和“转换速率”)是不同范围模型中最常见的模式。用户指定一个输入通道，一个边缘极性，两个垂直阈值，至少一个时间参数，以及一个参数，该参数定义了测量的边缘过渡时间应该如何与输入时间参数进行比较。这个模式实际上和脉冲宽度模式很相似，但是我们不是对脉冲宽度进行时间比较，而是对边缘过渡时间进行比较。

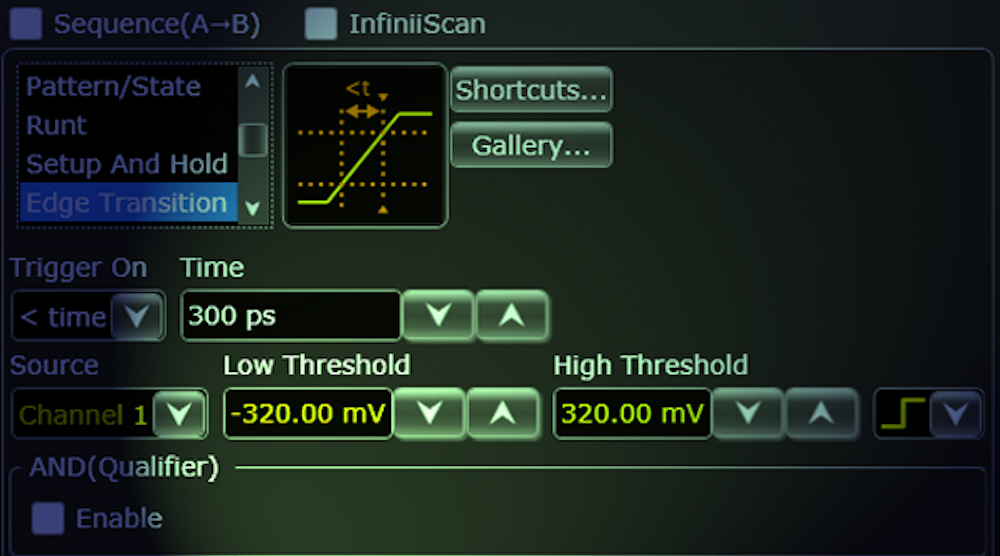

2.Keysight Infiniium s系列示波器的触发器设置对话框配置为边缘过渡触发模式(时间-边缘类模式的名称之一)。We’re指定范围只触发上升沿通过低阈值(–320.0 mV)后的高阈值(320.0 mV)，它需要的时间在它们之间的过渡小于(在“触发On”下拉菜单中选择)300 ps。

3.这张截图显示了在Infiniium s系列示波器上配置在图2中的边缘转换触发器。请注意“Th”和“Tl”垂直阈值标记。

N-edge

这就是事情变得有点混乱的地方。大多数较新的示波器模型基于计算多个边缘的思想，提供至少一种触发模式。这些模式的名称、特性和可用配置在不同的作用域之间差异很大。通常情况下，这些模式都有一个“手臂”事件和一个“触发”事件。它们也可能在手臂和触发事件之间有一个中间延迟事件。对于那些习惯于触发序列的人来说，这可能听起来很熟悉(我们将在后面的文章中深入讨论触发序列)。不同的作用域将这些触发模式称为“边然后边”、“n边”、“间隔”、“退出”等。

4.这是Infiniium s系列示波器边对边触发模式的触发设置对话框。边然后边模式是n边触发模式的一个例子，可以配置为捕捉各种复杂条件。在本例中，我们只希望当范围看到通道1上有一条下降边，通道3上有20条上升边，通道2上有一条上升边时触发范围。注意这个模式doesn’t包含任何重置功能。因此，只要满足了所有的条件，范围就仍然会触发，无论发生任何其他事件或在臂、延迟和触发条件之间经过的时间长短。

5.我们看到在图4中配置的边对边触发器。最后一个“trigger on”事件将始终是触发点。

其他高级模式

有两种相当常见的高级触发模式并不完全属于上述任何一类:超时和窗口。

超时状态

超时触发方式类似脉宽模式，锁定大于时间的条件。主要的区别是，对于超时，当超过时间参数(“超时”时间)的一段时间内没有检测到其他过渡时，将在检测到边缘后生成触发器。用户指定输入通道、垂直阈值、极性(“high-too-long”、“low-too-long”等)和时间参数。

6.这张截图显示了s系列示波器超时触发模式的触发设置对话框。We’re指定，我们只希望范围触发，如果通道1上升到–250.0 mV以上，doesn’t回落到–250.0 mV以下，持续时间大于4.0 ns。

7.这是我们在s系列示波器上配置的超时触发，如图6所示。注意，触发点是“timeout”point—，即超时时间参数过期的瞬间(在本例中，上升沿之后4.0 ns)。

窗口模式

窗口模式和模式模式一样，在某种程度上是一种“超级模式”——在某些范围内，它可以包含许多不同的变体。窗口模式的一般思想是，用户指定一个输入通道和两个垂直阈值。两个阈值之间的区域是“窗口”。根据范围,用户将能够选择触发信号“进入”窗口时(当从域外转换阈值有界的里面),退出窗口,或者是内部或外部的窗口大于或小于指定的时间。

8.图中是s系列示波器窗口触发模式的触发设置对话框。我们€™重新指定范围,我们只希望触发如果信号在一频道转换以外的地区(一个€œwindowa€)指定的有界的低和高阈值(一个€“200.0 mV和50.0 mV,分别),在里面(因此€œ进入,一个€中选择一个€œ触发Ona€下拉)。

9.在本例中，我们看到图8中配置的窗口-进入触发器。请注意两个垂直阈值标记“Th”和“Tl。”这里的触发点是当通道1上的信号上升到超过Tl标记的较低阈值时。

结论

到现在为止，你可能认为你已经知道了所有关于示波器触发的知识。然而，这篇对常见高级触发模式的综述实际上只是触及了表面。在下一篇文章中，我们将深入研究协议触发。请继续关注!
