1500美元以下的10个scope

2016年9月6日

很多低于1500美元的示波器都可以让你的工作台启动，但哪一个是最好的呢?这得视情况而定。

帕特里克Mannion博客

你想在家里安装一个测试台，那么现在你可以用1500美元或更少的价格买到什么?事实证明，相当多。

这个问题是在和美国泰克关于最近公布的TBS2000当我和一个朋友聊起他在家里设置的测试台时，我又说了一遍，因为我想为自己的测试台腾出空间。这一组合是一个明确的信号，让我们可以快速浏览一下目前家庭或小型办公室的工作平台。

这绝不是一个全面的分析，所有的10个型号的所有细节，列出的范围内的供应商正在堆积功能，以吸引你的注意，在一个高度竞争的市场终端。这对你来说是个好消息，因为这意味着你的钱花得更多。这只是一个快照，有什么是在这个时刻可用的。

当然，玩家也可以选择购买二手设备;即使是一个20或30年的模拟示波器也能提供极好的精度、信号分辨率和实时响应。只要确保校准它，并为你的工作台留出足够的空间，考虑到潜在的节省，这通常不是问题。

坚持使用老式望远镜有很多理由。数字示波器的响应时间曾经是其中之一，但现在不是了。此外，较新的数字存储和混合信号示波器，即使价格在1500美元或以下，也具有大量的连接(USB, LAN, Wi-Fi)、软件功能和内置升级选项，对于普通工程家庭用户或业余爱好者来说，它们是一个扣板。

你真正需要的是什么?

这就是问题所在:有了这么多的选项和功能，你就需要真正清楚你的测试需求是什么，然后直接从制造商或亚马逊(Amazon)那里买一大笔钱，我的朋友就是这么做的。他的名字叫克雷格·马赛厄斯，是Farpoint集团的负责人，他“做”无线系统分析已经很久了。

现在他对音频波段感兴趣，因为他正在探索一些想法。最后，他得到了318美元的“预算价格”Siglent技术 SDS1072CML70 - mhz, 7。他在Amazon上找到的TFT-LCD范围(参见表中其他范围的对比)。他还拿了一个SiglentSDG805单通道，5 mhz信号发生器，函数发生器，任意波形发生器，具有125-MS/s采样率，售价270美元。

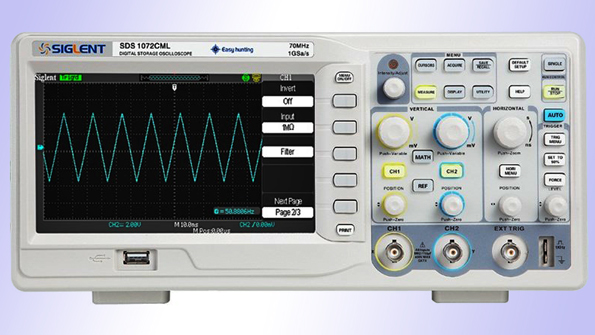

Siglentâ的“SDS1072CML”(已停止使用)在亚马逊上仅售318美元，在一个用户试用后，被他的音频设计应用程序选中。(来源:Siglent。)

克雷格说:“毕竟，这些只是带有微处理器和显示器的A/D和D/A转换器，所以真正的价值在于软件。”“20年前，这样的功能会花费数千美元!”

对他来说，它的价值还在于大而清晰的显示屏以及使用的便利性。尽管这个市场竞争激烈，Tektronix和Rigol在他的名单上排名靠前，但他说，在当地的一次活动上与sigent进行了一些接触，使它超越了竞争对手。在拍摄范围内，你不可能比在镜头前更久;除了大而清晰的屏幕外，按钮、旋钮、连接器和滑块的触感也至关重要。和万用表一样，它是我们最个人化的工具。

sigent取代了Craig的100兆赫。日立V-509范围和它的小CRT。“我已经习惯了在脑子里做缩放数学——这是一门很好的学科，但很容易出错，而且最终会浪费时间，而且显示器太小了。”是时候向前看了。

破旧的

除去基于PC或应用程序的仪器，在范围预算空间的典型竞争对手，连同Siglent，是普源精电，b和k精度,美国泰克。然而,Teledyne LeCroy在635美元和1500美元之间也有相当多的选择。基于pc的范围，例如来自PicoTech但你身边总是需要一台笔记本电脑。我们现在将专注于独立。

泰克TBS2000系列是TBS1000系列的后续产品。它起价1200美元，只是因为它是最近才推出的，所以它可以作为列表中其他产品的参考点。花1200美元，你就能得到一个70兆赫的9英寸口径的瞄准镜。一个TekVPI探测接口，上下文感知的帮助屏幕(对新手来说很好)，32个自动测量，和教育工作者的课件功能。它还配备了一个TPP0100 100 mhz，每个模拟通道10X无源探针(我检查了在线销售聊天线)。

如果你把价格提高到1311美元，你可以得到Keysight DSOX2002A你可以花更少的钱买到一台Teledyne LeCroyWaveAce 1001．这很大程度上取决于应用程序，所以如果你测量的是100兆赫兹以下的信号，并且有1,500美元可花，那么你很幸运。超过100兆赫，你仍然可以通过，但你可能不会得到10倍的过采样。

因此，您的要求包括带宽、采样率、模拟信道数量、数字信道数量(假设混合信号能力)、记录长度和屏幕尺寸。其次是价格。

但还有其他一些事情需要考虑:

•供应商作为低成本范围供应商的历史和价值是什么?

•是否包括体面的调查，还是需要额外付费?

•重量

•是否有软件升级?

•记录长度是每个通道给出，还是合计?

•保证长度

•你是否可以在支付信用卡费用后通过“解锁”来增加功能，比如更宽的带宽，甚至是波形发生器?

•Wi-Fi支持(新功能)?

模拟显示器仍然有一席之地，但你可以用1500美元或更低的价格买到很多数字显示器。(按图放大)

有很多需要考虑，但这些范围已经推出了一段时间(除了Tek的TBS2000)，所以我想一些人有一些意见，以获得第一次(或第四次)在正确的轨道上买家。
