你会学到什么：
- 扫描仪如何将电池分成几个3D元素。
- How the accompanying software created a color map of the pin cylinder in the battery.
在我们的日常生活中，我们经常没有注意到没有中断我们一天的小事。其中一个是电池。电池供电到各种物体，从远程控制的玩具车到起搏器或手术工具。我们都知道外面的电池看起来像什么。如果我们可以获得内心看法怎么办？尽管这不是一个新的想法，但用于“看到”在零件内的方法不同。
破坏性试验失败的联合国部队材料der various load factors. The method determines the point of failure of the material. This test is carried out under severe operational circumstances, and conditions are continual till the material breaks. Not only is destructive testing expensive, but it also means the part is considered a total loss because it can no longer be used. CT technology provides a better alternative.
计算机断层扫描（CT），也称为工业X射线和工业成像，是通过将物体放置在X射线管和X射线检测器之间的旋转级上的旋转级来产生3D结果的X射线方法。旋转物体以特定间隔360度和捕获图像。因此，CT扫描使用从不同角度拍摄的多个X射线图像的计算机处理的组合，以产生扫描对象的特定区域的横截面（断层摄影）图像或“虚拟切片”。
This technology offers several benefits when looking inside a battery—it’s the only way to obtain 3D images, takes very little time to capture data and troubleshoot, and, of course, is less dangerous than destructive testing. True dimensional data can be obtained without cutting or damaging the battery.
偷看里面
Curious to obtain a detailed look,确切的计量：土工加工公司部门，用CT完成任务。Hayden Lee，Applications Engineer，将电池分成几个3D元素。他能够在电池的不同部分获得几种不同类型的测量，以及提取诸如销，分离壁和壳体的多个电池元件。

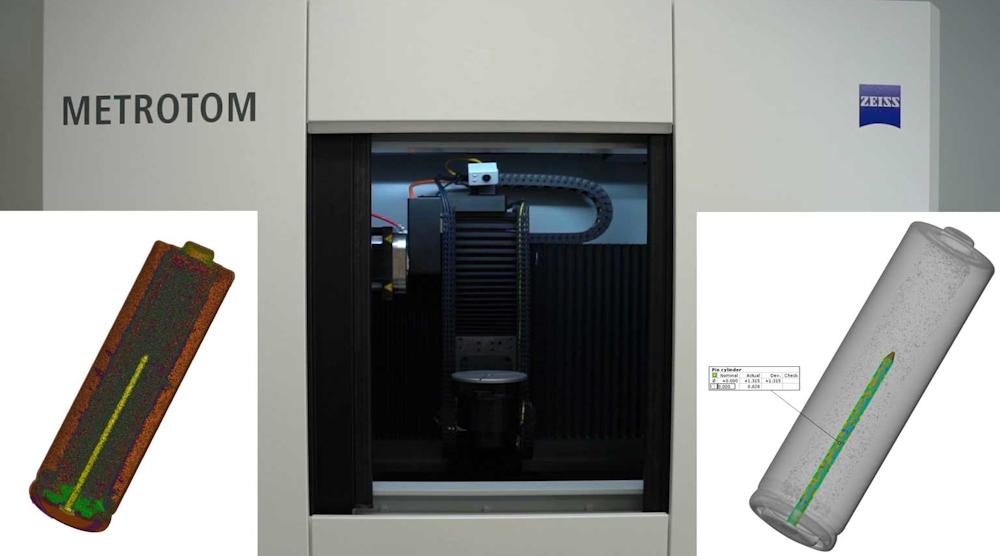

这是使用的蔡司Metrotom 6 Scout，正式称为GOM CT。非常高的分辨率和高精度，由于3k X射线检测器（3008 x 2512像素）和测量室的数学建模，允许Metrotom 6 Scout将包括在最佳细节水平的内部几何形状的复杂部件数字化。用户获取GD＆T分析或标称实际比较的完整3D图像（图。1）。
扫描仪提供更好的安全和保护，是一种带有安全互锁的封闭式测试柜，用于保护用户或旁观者免受X射线辐射。
使用GOM检查，电池内的PIN缸的颜色图也被创建（图2）。该软件分析来自边缘投影或激光扫描仪，CMMS和其他测量系统的3D测量数据。该软件用于产品开发，质量控制和生产。生产线始终可以针对速度进行优化，但需要额外的扫描以获得更多数据。
Hayden花了大约两小时的扫描和检查电池并认为这一过程几乎可以完全自动化。
