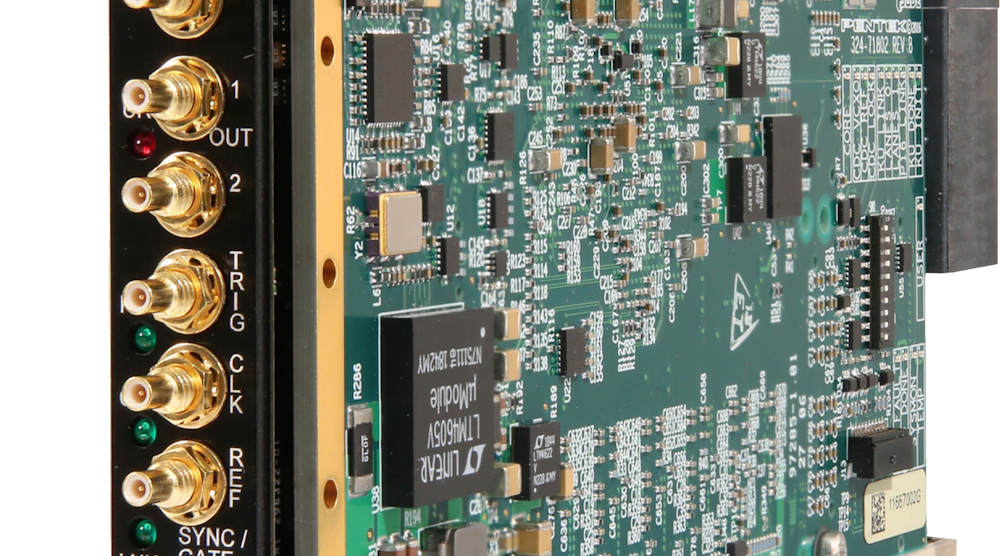

Upper saddle river, nj。Pentek公司推出了Jade系列高性能数据转换器3U VPX模块的最新成员，该模块基于Xilinx Kintex Ultrascale FPGA。54141A型是双通道模数转换器和数模转换器，采样率高达6.4 GHz。可编程ddc(数字下变频)和dducs(数字上变频)支持连接中频或射频信号。
Pentek公司副总裁Rodger Hosking表示:“54141A将我们流行的7114A XMC模块与3U VPX运营商相结合，为需要先进I/O资源的非常宽带通信或雷达应用提供了强大的、前瞻性的包。”
54141A型支持新兴的VITA 66.5光互连标准，提供四个光双工通道，以配合弹簧负载背板连接器。通过在FPGA中安装10或40千兆以太网这样的串行协议，该接口可以在主板或机箱之间实现独立于PCIe接口的高带宽数字通信。
为了满足不同I/O需求的灵活性，可以选择支持VITA 67.3C。这通过VPX背板提供模拟信号路由，以取代RF I/O、采样/参考时钟和门/触发/同步/PPS信号的前面板连接器。在加固部署和简化现场单元更换和升级时，通常需要这种选择。
54141A型号采用德州仪器ADC12DJ3200 12位A/D转换器，输入带宽为6ghz，工作在单通道交错模式下采样率为6.4 GHz或双通道模式下采样率为3.2 GHz。
德州仪器的DAC38RF82 D/A带DUC，可接收来自FPGA的基带真实或复杂数据流，并将其传输到插补、上转换和双D/A级，输出信号高达4 GHz。两个6.4-GHz 14位D/As与双输入通道匹配良好，同时提供了比前几代penttek产品两倍以上的输出性能。
54141A型工厂安装功能包括两个A/D采集模块和一个D/A波形产生IP模块。此外，DDR4 SDRAM内存的IP模块、实现所有数据时钟和同步功能的控制器、测试信号发生器和PCIe Gen.3x8接口完成出厂安装功能。可选VITA 49.2数据传输协议IP模块为通信、雷达或存储系统中的信号采集和处理元素提供数字化的信号元数据。系统集成商以更少的时间和风险进入市场，因为模型54141A可以提供一个完整的交钥匙采集/生成解决方案，通常不需要开发FPGA IP。
Pentek Jade Architecture基于Xilinx Kintex UltraScale FPGA，通过降低成本、功耗和重量，将DSP性能提高了50%以上。作为Jade架构的中心特征，FPGA可以访问所有数据和控制路径，实现工厂安装的功能，包括数据多路复用、通道选择、数据打包、门控、触发和内存控制。一个5gb的DDR4 SDRAM银行可用于FPGA定制应用程序。x8 PCIe Gen 3链路可支持6.4 ghz到系统内存的数据传输。8个额外的千兆串行通道和LVDS通用I/O线可用于定制解决方案。
Pentek的导航设计套件包括两个组件:导航FDK (FPGA设计工具包)集成自定义IP到Pentek源设计，Navigator BSP(板支持包)创建主机应用程序。用户可以在API级别上高效地进行软件开发，并使用直观的图形界面进行IP设计。这些工具减少了与复杂设计相关的开发时间和成本。Navigator BSP适用于Windows和Linux操作系统。penttek免费为客户提供应用支持。
使用Pentek 8266 SPARK PC, 8264 SPARK 6U VPX或8267 SPARK 3U VPX开发系统，可以立即开始应用程序的工作。SPARK系统为工程师节省了构建和测试开发系统的时间和费用，并确保了Pentek板的最佳性能。
型号54141A 3U VPX模块设计用于在广泛的环境下运行，版本可用于商业和崎岖的环境。型号54141A 3U VPX模块与5gb DDR4 SDRAM起价为20,495美元。可提供额外的FPGA选项。交货是12周ARO。
Navigator Design Suite由两个包组成。Navigator BSP是2500美元，Navigator FDK是3500美元。
