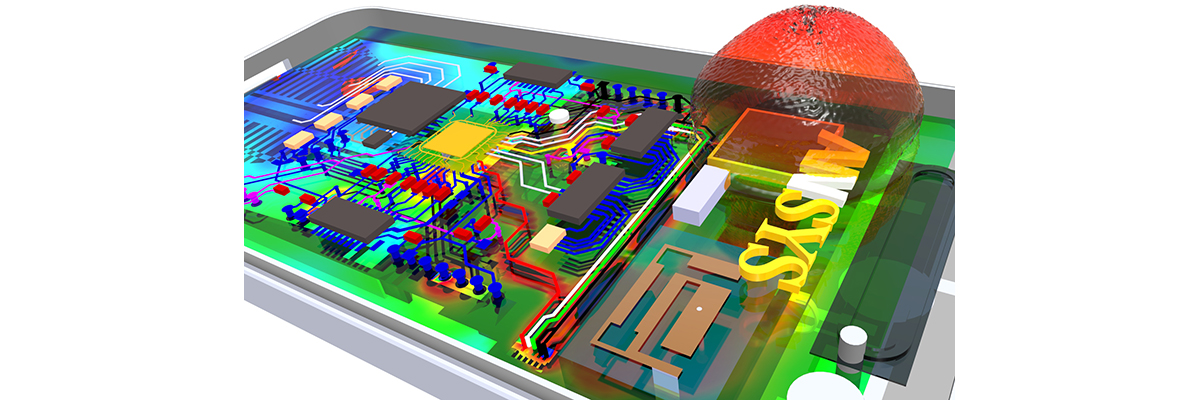

Electronicdesign 21361手机

设计无干扰无线电子器件

2018年3月29日
现代电子设备渗透到我们生活的方方面面,影响着航空航天、国防、汽车、消费电子等诸多行业,其体积越来越小、速度越来越快、功能越来越丰富和复杂,这就导致了设计中的射频干扰。一种新的仿真工作流程可以帮助识别、管理和解决这些问题。

无线电子设备将复杂的射频收发器、数字数据源和传感器放置在越来越狭小的空间内。随着这些电子设备变得越来越小、越来越快、越来越多用途,它们有限的工作环境中充斥着数字信号和“感知”接收器的射频发射,对数据传输产生了不利影响。

然而,ANSYS design -by- desense仿真工作流程,在产品设计的各个阶段,都可以缓解射频干扰(RFI)、电磁干扰(EMI)和兼容性问题。使用它来提高电子产品的可靠性和性能。

阅读更多。
