该电路在开发具有ARM Cortex-M0处理器的便携式设备时遇到的问题解决了问题。电源由两个AA电池（2×1.5 V）组成，我需要向用户发出关于电池状态的信号。Cortex-M0从3.3V下降到2.0 V，当其电压降至1.1 V时，将考虑AA电池放电，因此可用的电源为1.1 V×2 = 2.2 V.这是一个非常低功耗的应用可以工作到2.2 v，因此没有必要警告用户改变电池直到达到电压电平。
微控制器似乎提供了一种通过其模数转换器（ADC）测量电池电压的简单方法。但是，这在这里似乎并不是一个可能的解决方案，因为Cortex-M0数据表表示，如果ADC将仅在其v即可工作银两大于2.4 V（ARM核心从3.3伏下降到2.0 V，但并非其所有功能都已）。测试显示效果效果效果效果银两至少为2.65 V.明显的解决方案是切换到另一个微控制器，如较低功率版本，但这意味着重写和重新测试代码，重做印刷电路板布局，并最终增加卷的成本应用。
相反，使用一些标准离散组件，开发了该电路以指示电池的状态。电池监视器需要：
•只使用一个引脚的微控制器(当使用低引脚计数设备时很重要)。
•在空闲状态下具有非常低的电流漏极。
•使用相同的引脚从Active状态切换到Idle状态并读取状态。
图1演示了如何仅使用单片机的一个引脚pa0来实现电池监视器(BattMon)电路的不同功能，驱动开关S从空闲模式到活跃模式，读取BattMon提供的电池状态，并从活跃状态返回到空闲状态。

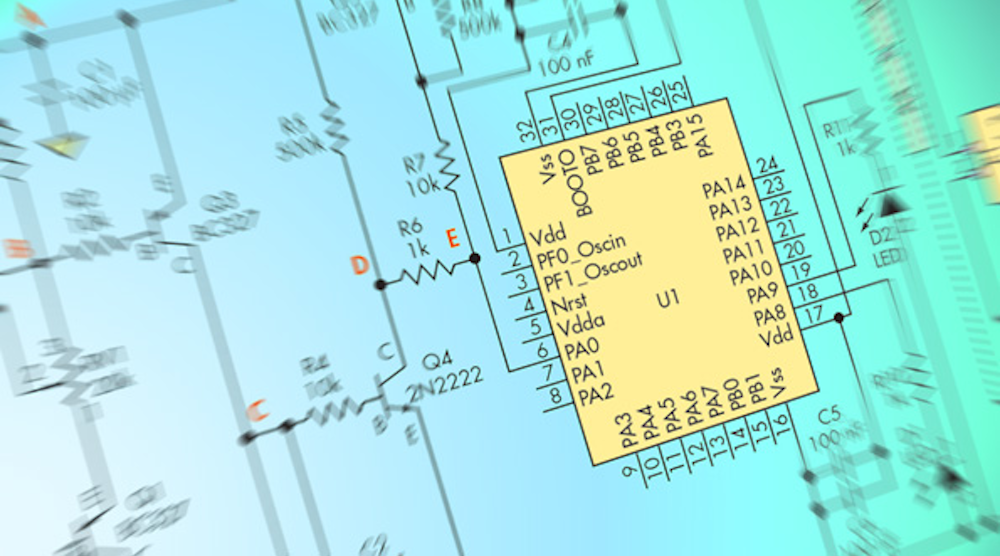

完整的电路（图2）由两个AA电池供电。每一个秒（甚至几小时），微控制器决定看电池电量是否超过2.2 V.当微控制器不希望检查电池电压时，它将PA0设置为高电平，因此Q5关闭。这确保了光盘电路（图1的蓝盒）的电流非常低，这对于便携式设备非常重要。该状态下的测量电流约为4μA。
当单片机决定它需要知道电池电压时，它将PA0设置为低20毫秒，并开关Q5;这是将电容C1充电到V所需要的时间DD- - - - - - VCESAT（Q5）。在20 ms时段之后，微控制器将PA0的状态从“OUT”变为“在”模式下，该模式将Q5设置为OFF，并且在某个时段（取决于C-R值），VDD等级由C1控制。
如果是V.DD大于2.2 V，那么V海尔哥哥（Q3）高于0.7 V，Q3亮起;该条件取决于在二极管模式中连接的RV1，Q1和Q2，并通过变化的RV1在点B处设置电压。我们可以在点B处改变电压值，从而改变Q3的电压关闭和背面。对于该测试，RV1设定为12 k“|。然后，用vDD≥2.2 V时，Q3接通，C点电压高，而q4(当R3/C2从0到20 ms高时，为了避免R3/C2拉下E点，需要q4)使其反向，在E点产生低电压DD≥2.2V，输入PA0将读取低值。
从程序开始50毫秒后，微控制器将采样PA0输入值(t0 = 0)，因此在t0 = 0时将PA0设置为低，然后在20msc后将PA0设置为输入模式。在50 ms后(从t0 = 0)，它采样的值如底部迹线所示图3．该过程结束时，PA0设置为OUT模式，并设置为高电平，从而关闭Q5，减少了BattMon部分的电流绘制。
接下来，请按照v发生的情况DD小于2.2 V。与前面一样，序列开始时将PA0设置为低20ms;这将Q5开关打开并给C1充电。接下来，它将PA0从OUT模式更改为IN模式，这将关闭Q5并让C1保持VDD有一段时间了。但是现在VDD<2.2 v，所以Q3保持关闭，因为v海尔哥哥（Q3）<0.7V，而点C处的电压保持较低，点D和E高。因此，如果vDD< 2.2 V，输入PA0将读取一个高值。记住，微控制器将从程序开始50毫秒的PA0输入处采样值，如图的底部轨迹所示图4．
注意，电路中R1，R2，R3，R4和R7的值未针对性能进行优化;它们已被优化为生产。通过使用5毫秒而不是20 ms来充电C1，可以通过调整时间尺度来速度进行速度进行速度，并在2至4毫秒后采样。这将减少活动状态所需的电流，如果需要更频繁地检查电池状态，这很重要。
这段代码可以用来测试电路:
荷兰国际集团(Ing)博士。Tommaso Angelino在Università degli Studi di Napoli Federico II获得了电子工程(设备和电路)硕士学位。他曾在许多公司工作，现在是一名硬件设计师海。(Sistemi Elettronici Angelino)在意大利那不勒斯。可以通过电话联系到他info@selettra.org．
