通用串行总线(USB)是目前使用最广泛的串行I/O接口。它出现在大多数pc和笔记本电脑及其外围设备、外部存储单元、消费电子产品(如相机)、智能手机和平板电脑充电器上。但是，尽管它的普遍性和实用性，USB也有局限性。
现在，随着USB实现者论坛(IF)新的Type-C连接器规范，这个接口将变得更加流行。Type-C的高数据速率能力，更高的电源交付规格，物理上更小，更灵活的连接器，可以使USB的采用更加广泛，完全符合它的“通用”称号。这是一个总结这个优越的新连接方案。
一个快速USB入门
上世纪90年代中期推出的USB，迅速成为个人电脑和外设的主要串行I/O接口。它取代了RS-232串口、并行打印机端口和其他一些不太常用的接口。随后，它的应用范围扩大到手机、平板电脑、电子阅读器电池充电器，以及流行的USB闪存驱动器。多年来，对该标准的升级和增强使其更加有用。它继续统治着第一串行接口。
如上所述，USB是USB实现者论坛(USB- if)的一个标准。该标准定义了串行传输路径、直流电源、协议以及电缆和连接器。USB接口包括高速数据路径和直流供电能力。网络拓扑结构是一种多级星形总线。
该标准定义了一个主主控制器和多达127个从节点;可以实现多个集线器。所有通信由主机发起。在大多数版本上传输是半双工的，而在最近的版本上是全双工的。与NRZI线编码不同的数据传输是通过分组(以及控制和状态分组)完成的。
多年来，数据传输速率一直在增加，从1.5 Mb/s增加到今天的10 Gb/s。表1显示每个版本和相应的最高数据速率。
这些年来，直流供电规格也有所增加。表2按版本提供摘要。
此外，USB标准定义了电缆和连接器。使用屏蔽双绞线。使用多种连接器类型——a型是最常见和熟悉的，而b型是常见的外围连接器。A型和B型有四个引脚，两个用于差动对，两个用于直流电源。
更小的连接器类型也被定义为智能手机、平板电脑、电子阅读器和其他微型设备。这些包括Mini-A, Mini-B, Micro-A和Micro-B，所有这些都有5个引脚。第五个引脚用来指示设备是主机还是从属设备。此外，还为高速设备定义了特殊的USB 3.0 Micro-B连接器。它使用了10个引脚，并定义了数据和直流电源的三个差分对。最新的连接器是Type-C，这是本文的重点。
至于电缆，导线通常是26号带屏蔽的数据线。usb2.0最大电缆长度为5米，usb3.0 /3.1最大电缆长度为2 - 3米。
USB c型
Type-C主要定义一个新的连接器，并提供了指南，以实现新的更高的数据速率，直流电源能力，和USB 3.1的其他功能。新连接器的另一个目的是整合和简化连接器的选择。其最终目标是打造一个持久的连接器，能够处理更大的电脑和外围设备，以及智能手机和平板电脑等电池驱动设备。
1.c型连接器长度为8.4 × 2.6 mm, 24个插脚分为两排。
图1显示了连接器。这种小型的24针设备既可以用于薄的移动设备，也可以用于大型设备。一个连接器将同时服务于主机和从设备。Type-C的一个关键特点是它是“可翻转的”，这意味着它可以像苹果的lightning连接器一样在任意方向插入。

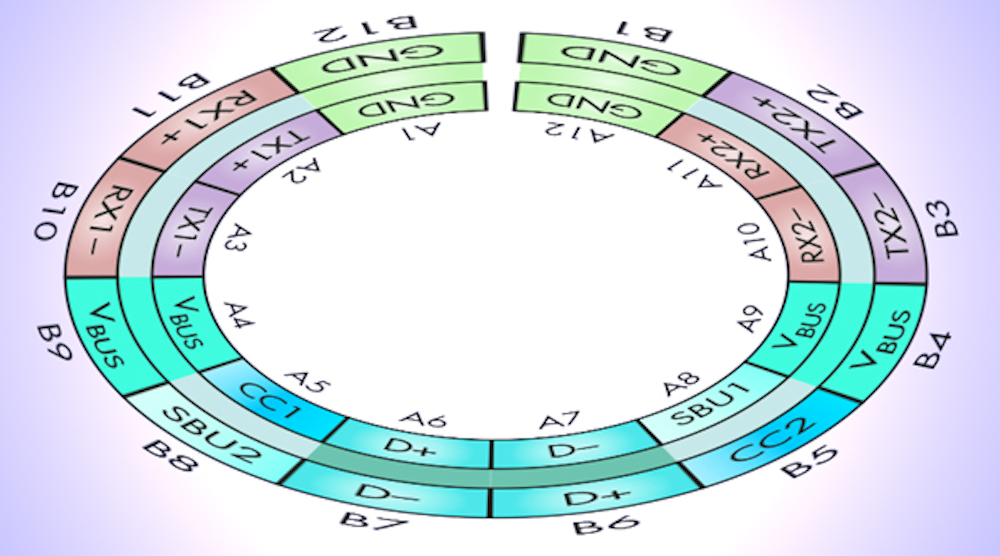

引脚连接细节如图2所示:
2.这里显示的是Type-C连接器的引脚输出。
•4对直流电源(V公共汽车/接地)
•4对差分USB 3.1全双工模式(RX1/TX1, RX2/TX2)
•usb2.0差分对(D+/D-)
•两个边带引脚用于交替模式(SBU1/SBU2)
•2个电源线配置引脚，用于设置配电模式(CC1/CC2)
Type-C和USB 3.1的一个关键特性是替代模式。它允许电缆和连接器携带其他接口信号。例如，连接器可以设置为处理DisplayPort 1.4视频，Thunderbolt 3.0，或移动高清链接(MHL) eC总线3.3。它也可以携带PCI Express或以太网。这些连接利用了四个高速通道和用于消息的边带引脚。
CC引脚用于确定功率输送(PD)模式的选择。当连接器第一次插入时，这些引脚最初被检测到，以信号连接器的方向和电源交付被选择。支持多种配置，如表3．
最后，Type-C电缆可以通过两种方式设置。第一种配置是无源直通电缆。第二种形式是一种有源电缆，它包含一个具有ID功能的芯片，该芯片通过CC引脚将电缆专用于某些特定供应商的操作或功率级别。
设计注意事项
预计Type-C将很快被采用，这已经引发了相当多的设计活动。c型有很多可以提供的，但许多新的好处是要付出代价的更大的复杂性．例如，所有新的设计都需要额外的开关、mosfet、多路复用器、PD控制器和其他辅助电路。多个供应商都有芯片和设备来满足这一需求，并且可以获得参考设计。

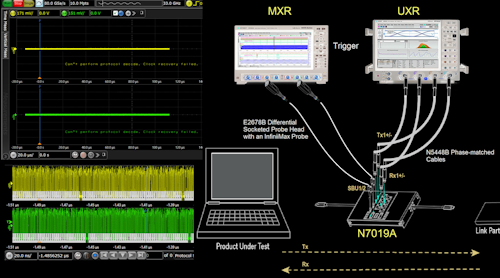

另一个考虑是测试和认证，以满足USB-IF指南。这样的测试是棘手的，所以检查主要的示波器供应商适当的设备和软件。
