Microsemi的基于flash的fpga在要求低功耗和高可靠性的嵌入式领域已经广为人知。与基于ram的fpga相比，它的闪存架构提供了即时启动操作，并使其更加比基于ram的fpga具有更强的耐辐射性．在这方面，这家公司一直走在前列确保它的芯片．
Microsemi已经有了一系列的fpga，从3毫米乘3毫米的小冰屋(见“FPGA成本为半美元通过集成了Cortex-M3硬核的SmartFusion 2，其耐辐射系列。
这些解决方案中的大多数倾向于解决FPGA空间的低端。它的新PolarFire系列移动Microsemi在需要高逻辑容量和高性能的中档产品中，这条线的设计更上一层楼(图1)．例如，PolarFire有12.7 Gbit/s的SERDES收发器，可以处理40gbit /s以太网等杂务。目前，高端的100gbit /s以太网将留给基于ram的fpga，但这对于企业和云服务来说是一个难得的空间，此外，在军事和航空电子应用中，与性能和容量相比，成本和功耗需求不是什么问题。
PolarFire达到了1G到40G的最佳值，这在今天非常流行。该系列最多支持500 KLE(数千个逻辑元素)，比目前最多支持150 KLE的Igloo2和SmartFusion 2系列要大得多(图2)．
PolarFire系列可以容纳24个12.7 Gbit/s的SERDES通道(图3)支持标准接口，如以太网和PCI Express。加密支持包括一个真正的硬件随机数生成器(RNG)差分功率分析(DPA)预防支持以及物理不可克隆功能(PUF)支持。
基于flash的FPGA逻辑单元使用单一事件打乱(SEU)免疫配置，这在一般情况下非常有用，对于雷达硬解决方案来说非常宝贵。它有一系列的高速和通用I/O接口，以及高速和中速DRAM接口。1.6 Gbit/s I/ o支持SGMII。
SEU并不是PolarFire唯一采用的高可靠性技术。它还支持内部存储器的单错误纠正和双错误检测(SECDED)。
Microsemi的Libero IDE提供了对各种软IP的访问，包括通用公共无线电接口(CPRI)、模拟接口JESD204B、Interlaken、以太网、SATA和内存控制器。Microsemi同时也为开发者提供了ARM Cortex-M1的软核新兴RISC-V架构．
闪存的使用有许多额外的优点，包括与基于ram的fpga相比非常低的静态功耗。这可能是一个风扇和散热器或没有散热器之间的区别。基于闪存的解决方案有最小的启动电源需求，而基于ram的解决方案有高电流需求。最后,还有MicrosemiFlash*Freeze模式可以维护SRAM、寄存器和接口数据，同时将功耗降低到微瓦。
最初的部分将是MPF300与300kle(图4)．它将提供一个16毫米× 16毫米的封装，120个高速I/ o, 180个gpio和4个SERDES。较大的包会增加接口的数量。
PolarFire的设计人员需要一种方法来调试他们的fpga，并最终得到了一个诊断工具，这是生产和测试部件所需要的。它被证明是一种很有价值的调试工具，通常被称为SmartDebug(图5)．
SmartDebug提供了对FPGA内两个点的访问。这些可以在不重新编译和重新编程FPGA的情况下进行更改。通常，调试逻辑需要作为系统的一部分进行编译。除了SmartDebug，还可以使用这种类型的支持。

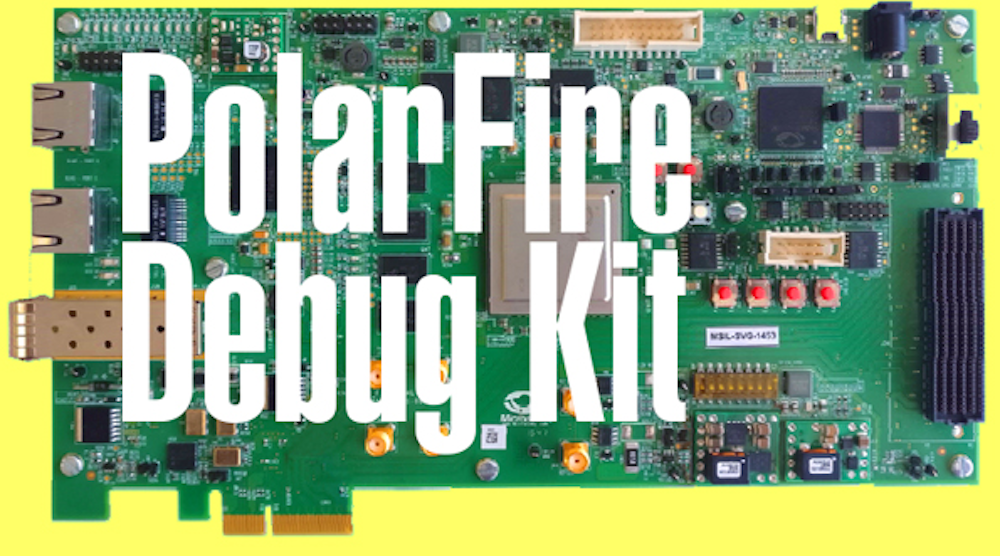

PolarFire调试套件(图6)将在年中推出。它包括一个FMC插座和一个QSFP+连接器。低成本的PolarFire喷溅套件将在第三季度推出。它们都得到了PolarFire的Libre IDE的支持。
PolarFire代表了一个主要的变化Microsemi．现在，它的产品线跨越了除非常高端、高速和高成本领域之外的主要应用领域。它基于flash的FPGA具有主要的功率和可靠性优势，使许多FPGA应用可行，包括移动解决方案。
