本文是一部分TechXchange：粗声粗气地说贝瑞π

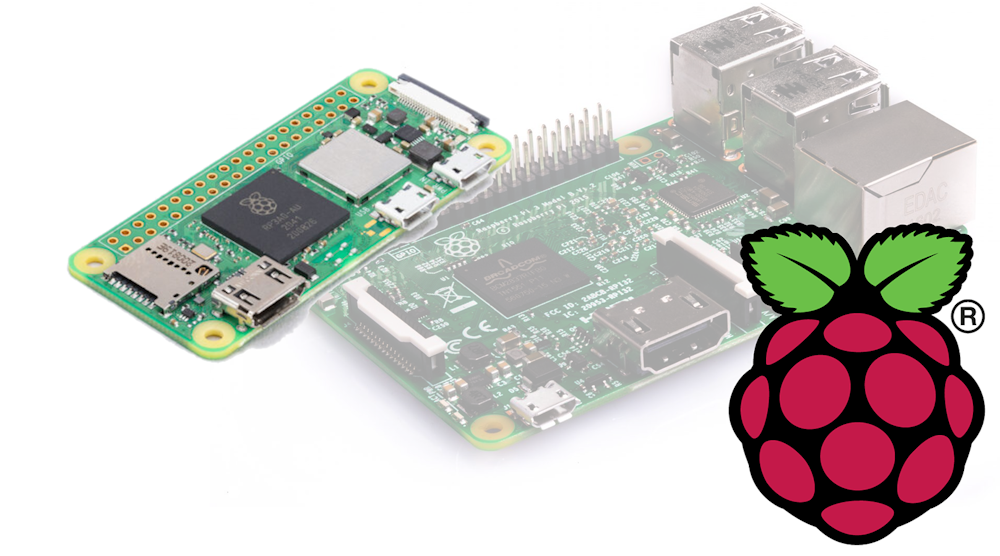

树莓派已经催生了一系列相关的平台和形式因素。接着是树莓派0 2 W(图1)．它是基于一个1ghz、四核、64位的Arm Cortex-A53处理器和512mb的SDRAM。它支持蓝牙4.2和BLE，以及2.4 ghz Wi-Fi 802.11b/g/n。它小巧的65 × 30毫米的外形可以容纳一个40针头，一个microSD卡适配器，一个CSI-2相机连接器，一个Mini HDMI端口和一个usb2.0 OTG接口。
原始的树莓派零使用了BCM2835在包中包(PoP)解决方案，以保持尺寸小，而这最新的化身采用了RP3A0system-in-package (SiP)将BCM2710A1模具与4gb微米LPDDR2模具堆叠(图2)．印制电路板(PCB)也利用特厚铜层作为散热片;因此，更快的芯片不需要散热器或主动冷却。
无线支撑包含在金属屏蔽中。具有无线支持内置的装置可以使用模块而无需额外的FCC认证。如果您可以握住一块5美元的模块，不错。即使是覆盆子PI也不会对全球半导体短缺免疫。
与大多数模块解决方案一样，在嵌入式应用程序中，由于预计销售的产品数量，自定义设计并不值得。它仍然保留了整体的形式因素，并使用了一个可能用于开发应用程序的平台。这限制了平台改变所需要的改变，当考虑将树莓派解决方案迁移到自定义实现时，这通常是需要的。
最后，设计师西蒙·马丁(Simon Martin)用芯片本身的球形隐藏了树莓派的标志(图3)．
