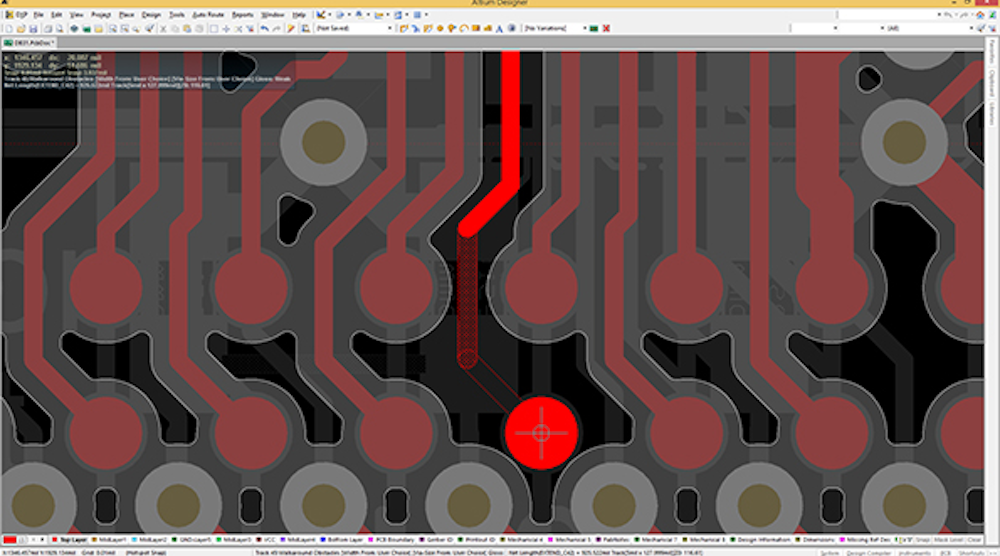

奥腾其最新的印刷电路板(PCB)设计工具Designer 16集成了一系列新功能，包括一个新的组件放置系统和一个可选部件选择系统。改良的间隙支架(图1)在视觉上突出禁区附近的区域。这使得设计师更容易看到在哪里以及为什么可能允许或不允许新路径。当一个新的信号路径被选择时，亮点会改变。此外，它还有助于通过明确定义边界来减少设计时间。此外，它还可以帮助设计师减少设计错误，因为他们知道边界在哪里。
元件的动态放置是PCB布局的标准工作(图2)．Altium的Designer 16使用组件上的多个点提供快速对齐。这允许快速拖放定位，从而得到正确对齐的设计。该系统可以在必要时推送其他组件，而不是在顶部放置一个新组件，后者需要在未来进行修正。需要说明的一件事是，大小限制使得这是必要的。他们不得不把越来越多的组件塞进更小的空间。这有助于确保所有东西都能很好地放置，并有效地间隔。
每个PCB项目都有一个材料清单(BOM)，通常设计师使用每个组件的一个部件创建PCB布局。如果有一个固定的BOM，这是很好的，但通常公司更喜欢有替代的零件来源。它们通常使用引脚兼容的部件来构建。这种交替组件的处理通常是在设计完成之后完成的。设计师必须记住使用外部工具(如电子表格或自己的内存)来跟踪选择。此外，如果你的第一选择缺货，你可以设置特定的备份部件。如果产品缺货，Altium Designer 16自动转到您的第二选择，确保没有浪费时间寻找兼容的部件(图3)．它提供了对哪些部件可以互换的更多控制，如果使用替代部件，还可以选择调整部件号。
