你将学习:
- 如何实现一个倍频器。
- 如何在GreenPAK Designer软件中创建电路设计。
本文描述了如何实现一个频率乘法器使用GreenPAK可编程混合信号IC．频率倍增器可用于一系列应用，包括控制电路和通信设备。
术语和定义
- CD:计数器数据
- CNT：柜台
- DCMP:数字比较器
- 有限状态机
看到表格下面为引脚配置。
完整的设计文件可在这个链接．本电路设计是在免费的gui基础上创建的GreenPAK设计软件，是Go配置软件集线器软件包的一部分。
设计概述

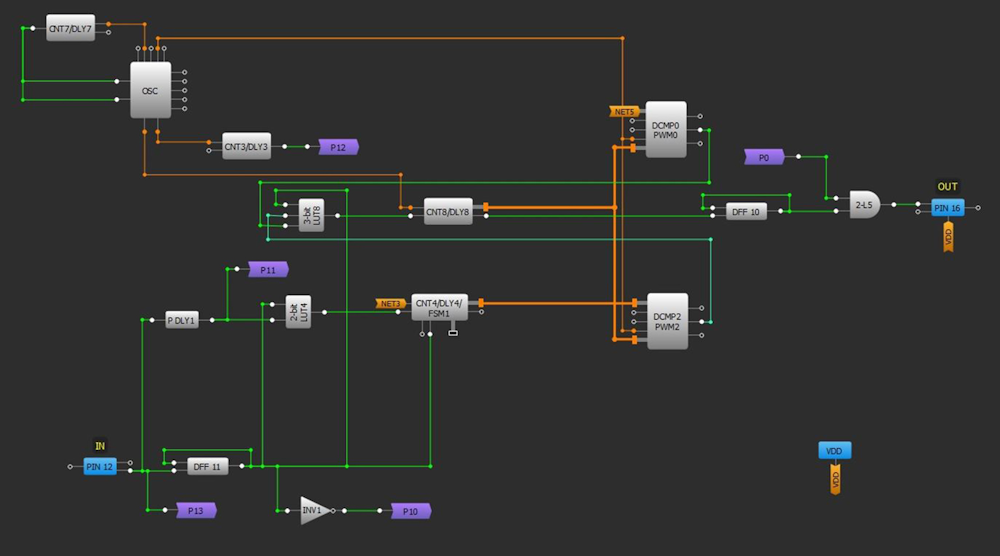

整体GreenPak设计显示在图1和2．
该设计可分为以下块：
- 倍频器
- 选择器
- 乘数的设置
- 国旗
- 出
倍频器
该设计包括FSM0/DCMP0和FSM1/ DCMP2两个倍频块，如图所示图3．
由FSM1/DCMP2组成的倍频块的工作原理如下:当选择器的信号为LOW时，FSM1计算IN频率;当选择器的信号为HIGH时，FSM1、CNT8和DCMP2产生OUT频率。
选择器
选择器选择两个块中的哪一个计数输入频率并且产生乘以输出频率(图4)．
乘数的设置
CNT3用于选择输入频率乘以的因数(图5)．计数器数据由公式确定:
CD= 2 *N−1
其中CD是计数器数据，n是乘法系数。
CNT7用于确定输入频率。计数器周期大约为:
T≈1/(100∙F∙N）
其中T为计数器周期，F为近似输入频率，N为乘数。
国旗
对于给定的输入频率，电路多路复用器范围在0.2x和5倍之间。如果频率在此范围之外，则标志将低(图6)．
出
如果FLAG为HIGH, DFF10产生50%占空比的输出频率。如果FLAG为LOW，那么OUT将为LOW(图7)．
例子
在一个例子中，考虑将~ 1khz的输入频率乘以15倍。计数器数据CNT3为:
CD = 2 * 15 - 1 = 29
CNT7的柜台应该是：
T≈[1/(100∙1000 Hz∙15)]≈666 ns
实验波形
图8通过12说明实验波形。
- 通道1(黄色/顶部线):PIN#12 (IN)
- 通道2(浅蓝色/第二线):PIN#4(旗帜)
- 通道3(洋红色/第三行):pin# 16 (OUT)
结论
本文演示了如何使用GreenPAK IC制作一个倍频器SLG46620使用芯片，留下可用于构建其他电路的大部分块。给定的设计限于输入频率范围为0.2倍至5倍的典型频率调试电路（〜1 kHz）。典型的输出频率不能超过135 kHz。
由于它的大小、可配置性和价格，GreenPAK提供了一种高效和低成本的方法来实现一个倍频器。
