The Doherty amplifier idea isn’t new: this modified class-B radio-frequency power amplifier (RF PA) configuration was devised by William H. Doherty of Bell Telephone Laboratories Inc in 1936, back in those early days of higher-power vacuum-tube amplifiers（图1和参考1到3）。
从那时起，它已被广泛用于专业的大功率应用，其效率受益超过其显着的额外复杂性。幸运的是，固态MMIC技术的进步仍然使其成为基站中的功率放大器且甚至便携式应用中越来越可行的架构。
明确的证据是“收缩”的b11g3338nn80d.从ampleon.荷兰B.V.，一种全集成的双段，使用LDMOS工艺技术的三级Doherty MMIC解决方案（图2）。载波和峰值设备，输入分路器，输出组合器和预匹配在每个部分中集成。
这款28V多频带设备安装在36铅，12×7毫米PQFN封装中，适用于瞄准大功率和宏基站设计的3.3至3.8 GHz的通用驱动器。新兴的5G NR和遗留4G LTE带。
由于其集成设计和推挽配置，该装置消除了对级间隔离器的需要，这是一项重大简化。内置预先和匹配后电路提供50Ω输入阻抗和25Ω输出阻抗。它还具有独立控制载波和峰值偏置，集成的ESD保护和集成偏置栅极开关。
3600 MHz的输出功率通常为48.7 dBm（1-dB增益压缩），功率增益为37 dBm输出。在供应商引用的测试条件下，Doherty晶体管通常在12-DB电源回关闭和34 dB的功率增益下提供22％的排水效率。

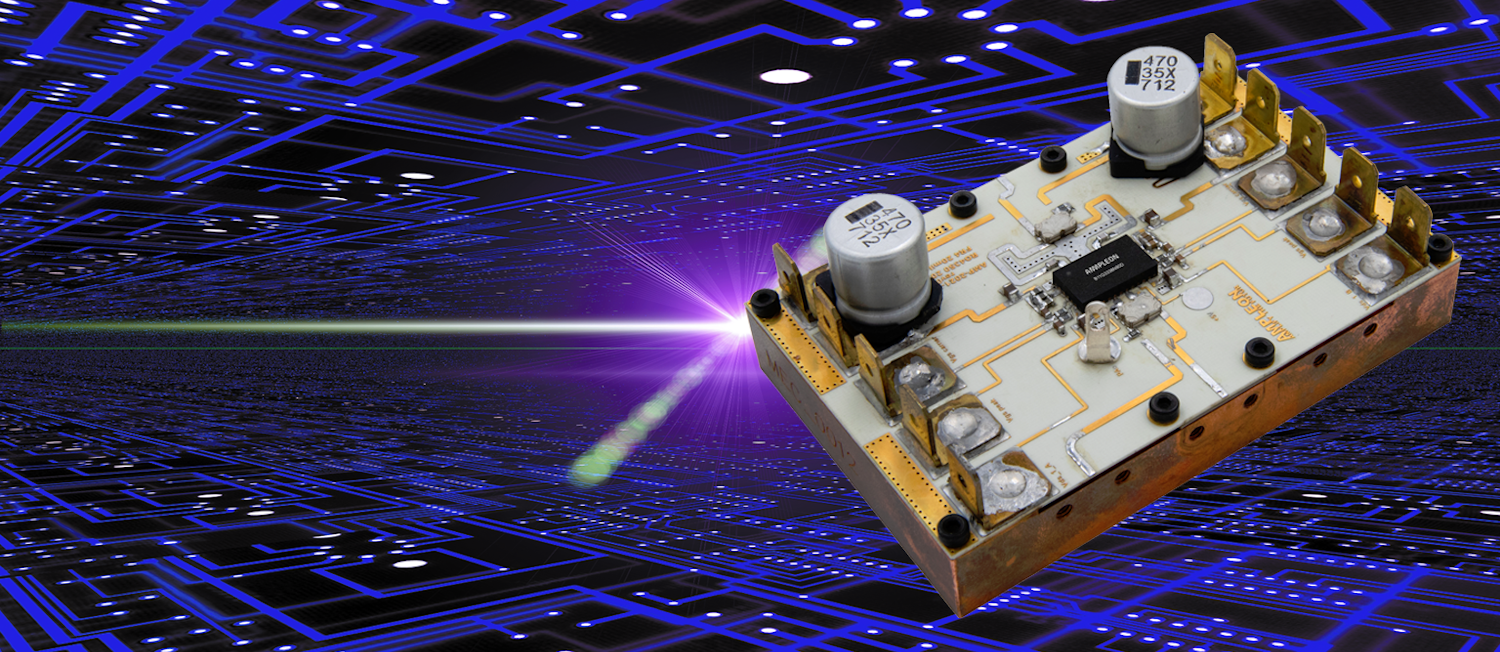

Ampleon的14页b11g3338nn80d数据表包括规范，性能图，阻抗信息等。它还具有示范板的示意图，布局和材料（BOM）（图3）。
参考
1. Doherty，W.H.，IRE的诉讼程序，“一种用于调制波的新型高效功率放大器，“1936年9月（在PayWall后面但也发布了这里）。
2. Doherty，W.H.，美国专利US2210028A，“放大器，1940年8月。
3. Pengelly等，IEEE微波杂志，“Doherty的遗产：从1936年到现在的Doherty功率放大器的历史，“2016年2月（在PayWall后面但也发布这里）。
