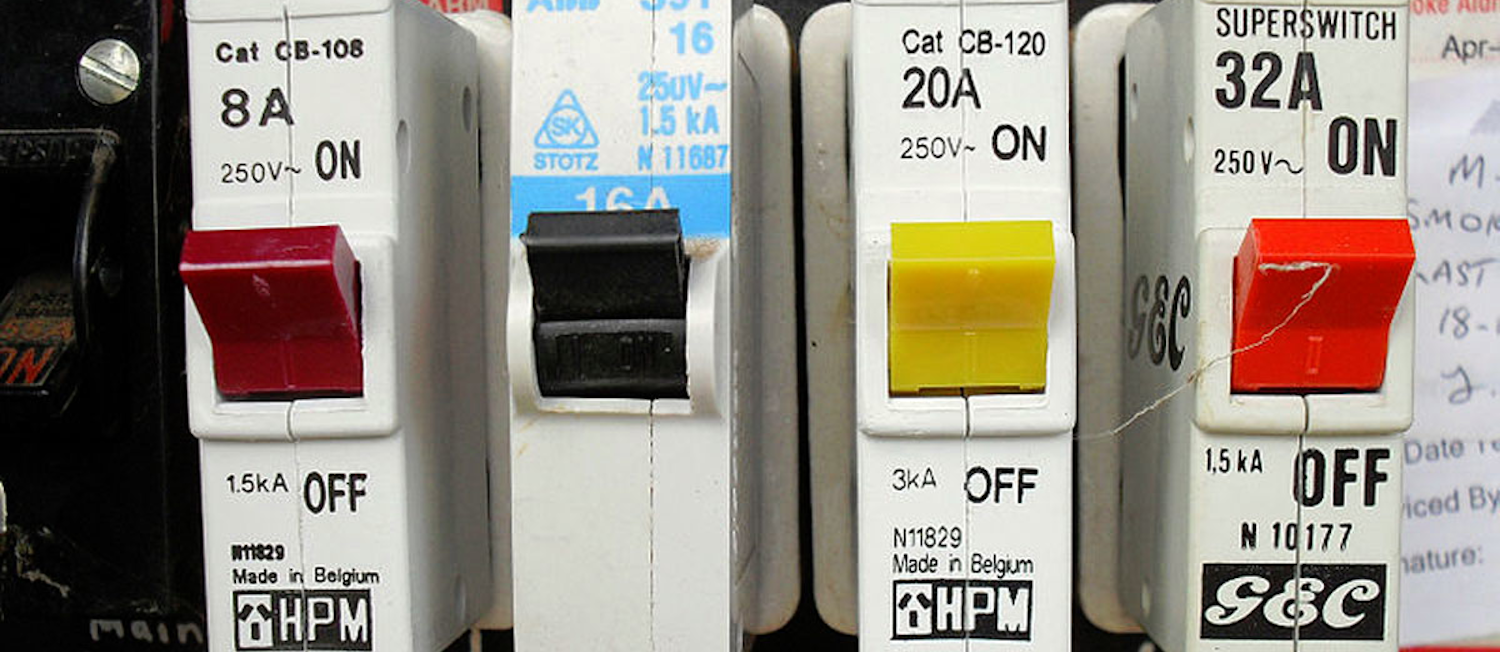

经典的电路断路器——可重置过流截止装置——自20世纪20年代以来就一直与我们在一起，并以其可靠、稳定的性能和简单的原理图符号而闻名(图1)．无论断路器的设计是由热或电磁条件检测到的电流过载激活(两者都是使用的)，它的设计目标和后续实施紧密地集中在做一件事，并做好它。(当然，除了断路器和保险丝之外，还有其他的电路和过流保护装置，但那是另一回事了。)
但是，尽管这种一心一意的关注是一件好事，但它也可能在系统设计的灵活性和通用性方面受到限制。这就是电子断路器(ECB)的位置模拟设备的LTC4249提供了额外的功能(图2)．这种双ECB提供了传统断路器无法提供的特性、功能和灵活性。
由于其相对较高的额定电压和1.2 a的额定电流，它能够在广泛的应用中提供电流监督和保护，包括保护功率放大器阵列，工业安全，设备状态监测，继电器更换和负载切换。
LTC4249双ECB对一对负载提供独立的过流保护。每个通道都有一个精确的使能输入，电流监视器输出，和就绪状态输出，与一个单一的电阻来配置ECB阈值。如果在任何一个通道上检测到过流情况，相应的断路器将输入端与负载断开。
请注意，在某些方面，传统断路器和欧洲央行之间的关系类似于传统熔断器(fuse)和电子熔断器(eFuse)之间的关系。在每种情况下，前者具有单一的功能，但缺乏灵活性——这可能是好是坏，取决于您的观点——而后者更复杂，但为设计器和电路方法带来了更多的特性、功能和选项。
在任何断路器“事件”后，开路RDY状态输出拉低，欧洲央行锁存到关闭状态。通过切换启用输入，用户可以在一秒钟的冷却期后打开欧洲央行。冷却定时器、过温传感器、短路探测器和涌流控制器防止在断路器的安全操作区域外操作。
LTC4249的精度使输入，就绪输出和模拟电流监视器输出易于实现电压排序和闭环偏置电流控制应用。其他关键规格包括5%精确模拟电流监视器输出，滤波(50 μs)一次过流阈值，快速(2 μs)二次过流阈值，集成75-mΩ开关。
此外，如果需要，欧洲央行的渠道可以并行使用。负载隔离和反向电流检测应用也是可能的。的22页的数据表提供各种应用电路和配置的基本信息、原理图和描述，以方便采用该ECB。
LTC4249的额定工作温度为−40到+125°C，定价为2.39美元(1000个)。它被封装在一个16引脚，3 × 3毫米LQFN包。对于必须满足爬电和间隙标准的应用，最高可达65v, 12引线“跳过引线”3 × 4mm LQFN包也可用。
