保险丝的概念很简单:电流流过一根很细的金属丝，当电流过大时，金属受热熔化，从而断开电路。由于熔化金属的要求，熔断器是温度相关的。在烤箱或熔炉中的保险丝会用更少的电流吹响，而相同的保险丝在非常寒冷的环境中可能要用几次甚至几十年的电流才会在室温下吹响。
另一个复杂的问题是保险丝烧断的方式。如果有轻微的过电流，它可能需要几分钟的保险丝最终融化和开路。如果发生1000 - a的短路，保险丝烧断，金属就会汽化，在绝缘外壳内爆炸(图1)．熔丝内部的薄蒸发金属可以形成高压的交替路径。

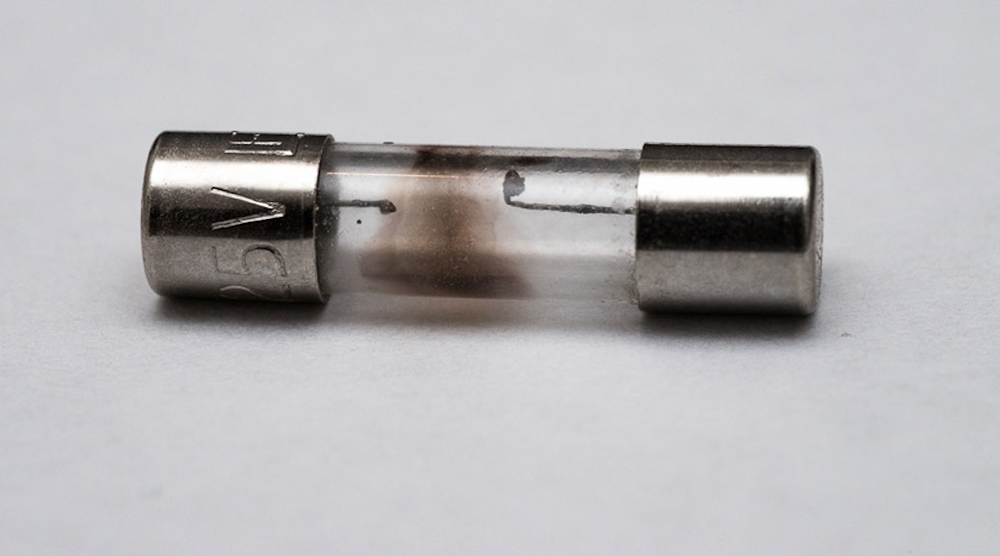

1.保险丝烧断得很快，玻璃管内部就沉积了一层金属膜。在高电压下，这种薄膜可以携带电流。flickr(礼貌)
高压熔断器是为了防止熔断器熔断时导电膜的形成。除了确保不管熔断器熔断的速度多快或多慢，熔断器都会断开高压电路外，高压熔断器必须有漏电，其端子之间的间隙距离必须符合安全等级。
保险丝是一种非常类似的组件。它的行为最好通过检查时间和当前图表来考虑(图2)．这种特殊的保险丝有一个特点，即1-A保险丝在通过6.5 a时将在0.1秒内熔断。通过1a时，保险丝耗时10000秒，即2.7小时。这是理想的生产熔断器;你可以期望制造公差的应用，因此有一个操作范围，由于部分对部分的变化，以及熔断器的固有温度灵敏度。
2.时间-电流曲线描述了在任何给定电流下保险丝熔断的速度。它有对数-对数尺度。(Bel Fuse提供)
保险丝有不同的种类速度评级．如果电路在正常运行中频繁涌流或大电流事件，您可能需要一个慢熔丝。这可能是情况，如果你整流一个交流电压和储存能量在大的持有电容器。当你给电路充电时，电容器充电时会产生巨大的电流涌流。您不希望这个事件炸断保险丝，因此您可以调整保险丝的速度和额定值，以避免恼人的故障。
防火
熔断电路的一个主要原因是为了防止火灾。无论您选择何种电流和额定转速，您必须确保在保险丝熔断之前，没有电路板痕迹、导线或元件会着火。这是非常重要的保险丝电解电容器可能着火时，他们干燥和短路。你可以故意在一个狭窄的电路板上设计一个引信，但这不是理想的做法。铜线迹的温度系数很大，当“保险丝”烧断时，会损坏电路板。
更好的是焊接在1206大小的表面安装熔断器。它们不会比导线本身占用更多的空间，而且引信专家已经将它们设计成可以工作的。如果电解电容器短路，你必须焊接一个新的。因此，最好也焊接在一个熔断器，而不是必须焊接在一个跳转到电路板的痕迹，这也将减少或破坏痕迹的行为作为一个熔断器。
保险丝烧断时，会形成电弧。电压越高，在维持电流通过空气中蒸发的金属离子时，电弧可以越长。这使得高压熔断器成为一种特色。由于在交流电路中，电弧每秒熄灭50或60次，一些保险丝的额定电压在交流和直流电压下是不同的。
为了防止高压电弧沿内部传播，高压熔断器通常使用白色陶瓷作为绝缘管，而不是透明玻璃。保险丝的不透明特性使它很难看到它是否被吹断，但它必须达到高电压等级。这里有五个高压保险丝，你可以考虑在你的下一个项目:
1.的0 adbc1000-be从贝尔保险丝是1-A保险丝额定1000 V。它的尺寸为3AB/3AG, 1/4 × 1-1/4英寸。
这款Bel Fuse 3AG保险丝采用陶瓷外壳，可达到1000 v的额定电压。(Bel Fuse提供)
2.的0508001.MXPLittelfuse是1-A保险丝额定1000伏。它的尺寸为3AB/3AG, 1/4 × 1-1/4英寸。
Littelfuse 1000 v保险丝有一个陶瓷管。电流、电压、额定转速及安全证书均压印在金属端子上。(Littelfuse的礼貌)
3.的8020.5011.GSchurter的1-A保险丝额定电压为1000 V。它的尺寸为3AB/3AG, 1/4 × 1-1/4英寸。
Schurter 1000-V, 1-A保险丝有一个陶瓷管，上面标有额定值。(由Schurter)
4.的BK1-S505H-1-R来自伊顿是一个额定400 V直流和600 V交流的1-A保险丝。它有一个5 × 20毫米大小。
较小20mm尺寸的伊顿保险丝额定电压为600v交流和400v直流。伊顿(礼貌)
5.的sf - 3812 - tm125t - 2来自Bourns是一个1.25 a保险丝额定250v直流和600v交流。它有一个表面安装10.10- × 3.10- × 3.10毫米大小。
计算机渲染图描绘了一个伯恩表面安装的额定直流25伏和交流600伏的高压熔断器。(柏恩斯的礼貌)
如果你需要保护高压电路在你的下一个设计，一定要检查这些部分。
