您可能无法找到符合您申请要求的商用电源管理IC（PMIC），但有一种方法可以获得所需的设备。您可以使用由AndApt（www.andapt.com）开发的新的“do-it-swiscle”（DIY）设计技术，该技术采用了一个可选择的电源组件构建块库，从而使用模拟基本块构建可以互相界面。它们提供在自适应多轨电源（AMP）平台IC上。选择所有所需的电源组件构建块后，软件互连模拟基本块（由AndApt）互连，并创建用于特定应用要求的现成单片IC。这对你来说都是透明的。
PMIC的基本设计流程包括以下步骤:
1.确定所需PMIC的要求。
- 电路功能
- 输入引脚
- 输出针
2.通过PC浏览器访问基于云的AnDAPT WebAmP软件。
- AmP IC平台
- 电源组件构建块库
- 韦普编译器
3.从中选择所需的平台表1，根据所需的功率块数量、I/ o和输出电流。
4.例如，选择中的AmP8D6图。1．在PC屏幕上选择AmP8D6平台后，WebAmP工具将显示电源组件构建块库。单击每个电源组件类别以列出可用的电源组件。
5.将电源组件从库拖放到AmP8D6平台上（图2）根据您的应用程序的需要。这个平台展示了一个例子，8个被选中的功率组件:
- PWM异步降压电压模式
- 加载开关
- LDO-DDR.
- PWM同步降压电流模式
- 音序器×2
- 复位发电机× 2
6.双击其中的每个电源组件图3.突出显示通过屏幕选项定义的功能，使设计人员能够优化到特定应用程序的电源组件。使用可用工具，设计人员可以优化和调整稳定性，瞬态，效率和启动/关闭特性的电源组件。
7.一套电力分析工具有助于优化，包括：
- LC计算器
- 稳定性分析仪给出了带有增益和相位裕度的伯德图，如图3所示
- PID调优
- 瞬态响应计算器
- 效率的计算器
- AmpScope在电路中监控和调试轨道，实时（即将推出）
8.所示图4.，AMP平台IC包由以下基本构建块：八个电源块，八个传感器块和数字逻辑/连接。电源块用于构建各种拓扑，包括：
- 可扩展的集成n通道mosfet (SIMs)
- 保护，遥测，监管的当前感觉
- 切换拓扑- Buck, Boost, Buck-Boost
- 线性拓扑- LDO，负载开关
- 混合拓扑 - 电池充电器
- BLDC拓扑 - H-Bridge
传感器块用于传感电压和电流，包括：
- 自适应数字化器（ADI）
- 阈值比较器(ThC)
- 求和放大器(总和)
- 噪声免疫参考（NREF）阵列
- 调节、保护和遥测
- 传感器信号的模拟结构连接
数字/逻辑连接：
- 模拟和数字gpio，用于逻辑和接口的LUTs
- 集成补偿员RAM（CRAM）
- POL控制回路和接口
- 精密调制定时器阵列
此外，模拟基本块（μAlog）可用于驱动运动控制系统：
- BLDC电机
- 伺服步进
- 风扇控制器
9.安装所有组件时，您将使用关联的AndApt WebAMP编译器编译PMIC设计数据并将其存储在PC中。
10.幕后，WEBAMP编译器使用电源组件的Verilog描述来设计和验证模拟和混合信号电路，类似于fpga的使用方式。Verilog被IEEE 1364标准化，是一个硬件描述语言（HDL）用于建模电子系统。
11.获得适当的AnDAPT空白AmP平台IC封装，其硅衬底将保持最终电路。
12.将Verilog编译的数据从PC下载到使用Amploink USB适配器从PC到AndApt Blank AMP平台IC编程夹具。编译的数据将用于产生每个模拟电路以及互连它们。

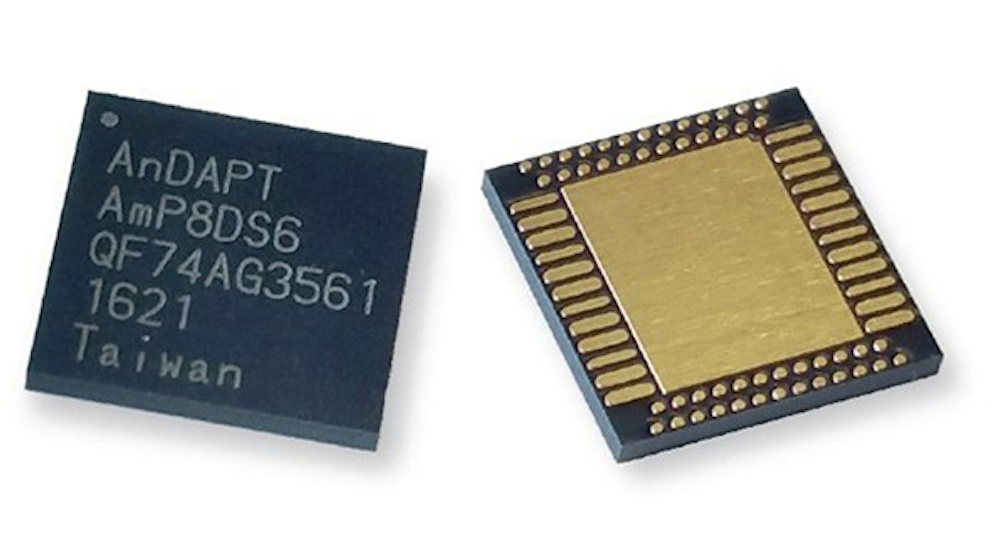

13.最终结果是单片PMIC，如图所示图6.．
14.该产品系列以QFN封装形式提供，封装尺寸分别为6×6、7×7和8×8。初始器件AmP8DS6QF74可提供74针，8-mm- 8-mm- 0.85-mm热增强QFN包。家庭中成本最低的成员AmP8DP1QN52定价为3.75美元，1000个单位的数量。WebAmP工具和电源组件可以在线授权，并有30天的免费试用期。
