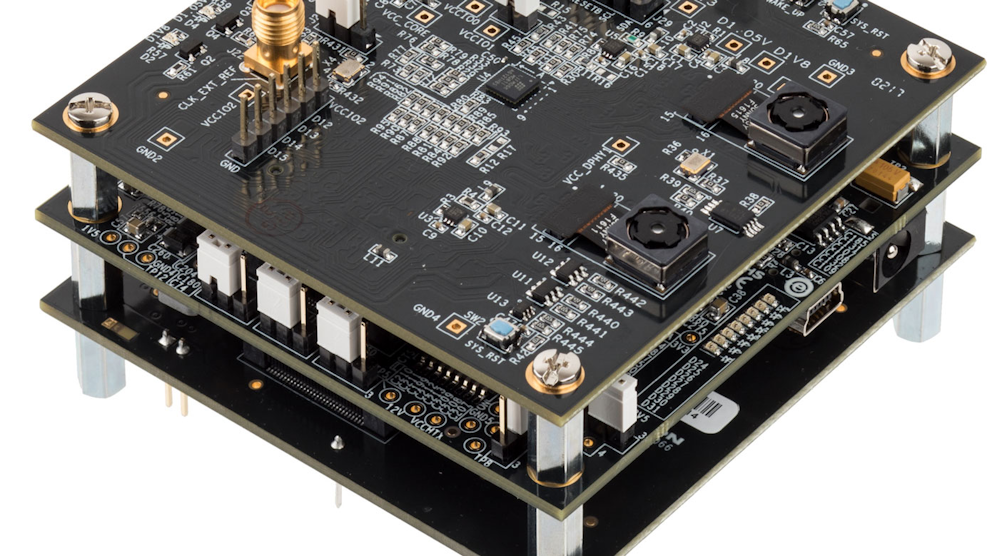

格子半导体嵌入式视觉开发工具包(EVDK)只需199美元（图。1），至少直到2018年底。它由三块板组成：Crosslink VIP板，ECP5 VIP处理器板和HDMI VIP输出桥板。基于FPGA的解决方案利用了用于嵌入式视觉的模块化视频接口平台（VIP）。这是一个理想的平台，用于开发和试验高性能视频处理，可用于无人机，增强现实和工业4.0机器视觉等应用。
1.嵌入式视觉开发套件包括交叉链接VIP板，ECP5 VIP处理器板和HDMI VIP输出桥板。
CrossLink VIP输入桥接板包括两个索尼IMX 214高速MIPI D-PHY接口摄像机传感器。ECP5 VIP处理器板拥有一个为图像信号处理而优化的ECP5-85 FPGA。通过一个内置USB编程器，它可以处理大部分的自定义工作。HDMI VIP输出桥接板支持HDMI显示。
EVDK只是Lattice针对视觉应用的解决方案的一部分。其SensAI堆栈的特点是包含机器学习(ML)的工具，包括基于fpga的二值化神经网络(BNN)和卷积神经网络(CNN)加速器（图2）．BNNS瞄准紧凑的ICE40 UltraPlus FPGA，而CNN支持地址解决了ECP5 FPGA。Sensai神经网络编译器可以采用Caffe和Tensorflow模型，并为FPGA IP生成权重。
2.EVDK是Lattice的SensAI视觉处理解决方案的基础。
EVDK由氦核愿景的Helion Ionos图像信号处理（ISP）IP（图3）．一个免费的Helion IONOS ISP支持评估版本包含在EVDK中。这包括9到32位的颜色支持和视频处理支持，如镜头阴影校正和缺陷像素校正。这些工具通常用于清理或优化视频数据。
3. Helion Vision的Helion Ionos图像信号处理支持与EVDK免费。
Helion拥有超过100个来预配置的核心。可以使用通过微控制器可配置的公共配置总线组合和管理。Helion提供了一种简化开发的图形配置应用程序。能够将IP块链接在一起，并且每个都可以单独配置。
4. EVDK与将两个相机输入的应用程序进行编程，并将组合的视频信息流传输到单个HDMI显示。
EVDK与练习所有主要组件的应用程序进行编程。它从两个相机中获取输入，并将视频流组合到可显示的单流（图4）．HDMI VIP输出桥接板可以直接连接到高清显示器上。试用这个演示软件只需要几分钟，因为它只需要插入HDMI线和提供的电源。为了进一步说明，这里有一个来自Lattice的演示:
下一步需要更多的时间。我不得不下载并安装莱迪思的Diamond软件开发平台，但首先Windows 10必须进行自我更新。为了不耽误时间，我通过电子邮件提交了免费使用一年执照的申请。一天后才出现。好的方面是，你可以在工具包到达之前开始这个过程。我只是希望Windows 10的更新能正常工作。我花了更多时间让它恢复到以前的版本，然后手动安装更新，而不是用新的许可文件安装《Diamond》。
现在，由于FPGA开发仍然是一项苦差事，艰苦的工作开始了。在过去的几年里，开发工具已经有了显著的改进，并且获得Helion的ISP支持使工作变得更加容易。不过，考虑一下这个演示项目的起点。这包括一对图像处理块（图5）．
5.演示应用程序包括一对图像处理块，然后将其合并为单个流。
然后将合并的流交给Helion ISP块(图6)．这些块包括像素校正、白平衡、消辨器、色彩空间转换和伽马校正。在演示中，这些块使用默认设置，但开发人员可以在这里轻松地试验设置，并在数据流中包含额外的块。输出被送到HDMI板上，然后再传给高清显示器。
6.数据流通过一堆Helion块来清除视频流。
移动过去的初始演示并进入开发并不喜欢掉落悬崖。格子在其网站上有免费的IP和参考设计。最多包括非常好的文档，尽管每个实例通常是针对特定平台的。例如，使用卷积神经网络加速器IP的面部跟踪是EVDK的参考设计，但它需要添加廉价的MicroSD适配器板(图7)．文档有十几页，详细介绍了体系结构、Verilog HDL和Diamond项目。
7.人脸跟踪使用卷积神经网络加速器IP是一个参考设计，目标是EVDK。
该项目利用了SensAI的支持，包括CNN加速器的使用。查看Lattice神经网络编译器了解更多细节。
如果您不熟悉Verilog或钻石工具，系统将需要一些学习的架构。但是，调整系统中使用的CNN模型相对简单。
fpga、视觉系统和机器学习仍然是一个具有挑战性的发展空间，但像EVDK这样的平台正使入门变得非常容易。
