与高分辨率视频一起距离

2021年9月7日,

由Texas Instruments赞助：在长距离传输未压缩的高清视频的最有效方法是什么？使用高速视频序列化器/ Deserializer技术开发的IC提供了易于实现的解决方案。

卢夫兰泽尔

相关: 德州仪器

成员可以以PDF格式下载此文章。

这里有一个你可能已经错过的趋势:高分辨率视频在各种各样的应用中越来越多的使用。这不是普通的视频，而是真正的1080p 230 mp 60帧/秒以及4MP 30帧/秒。这些视频分辨率提供了经常需要的细节，以证明视频的使用。

这种增强的视频提供了一组额外的眼睛，经常提供有价值的信息，使应用程序有价值。微型高分辨率传感器现在可以集成到各种特殊产品中，提高它们的性能，在某些情况下，允许以前不可能实现的操作。

然而，采用高分辨率能力也创造了一些设计挑战。其中一个最困难的是在一定距离上将视频从一个地方传输到另一个地方。现在已经满足了本文中描述的一些特殊集成电路的挑战。

赞助资源:

高分辨率的应用程序

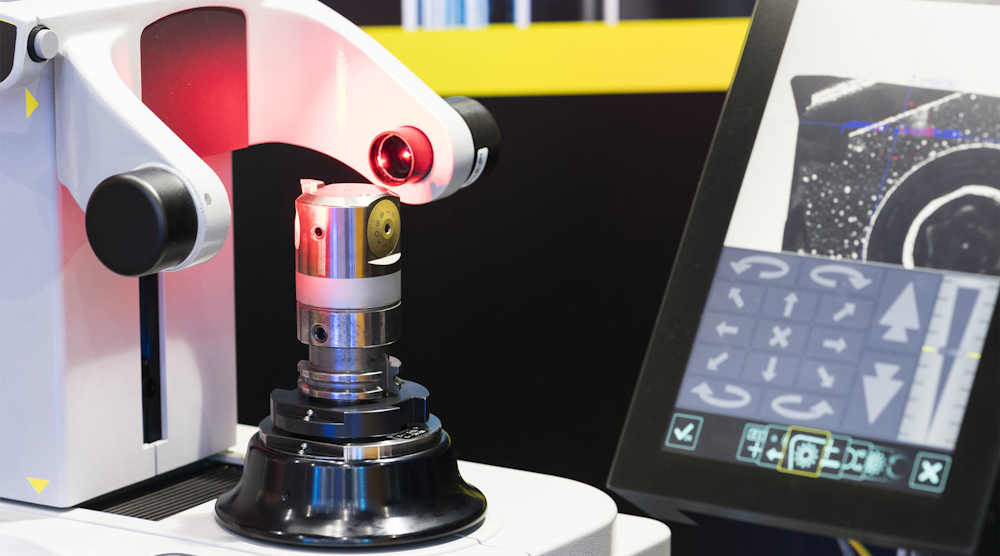

今天，传统的产品像机器视觉能够“看”比以往任何时候都更好．精细的细节现在可以识别更多的缺陷或检查过程中的其他条件。机器人也能从改进的视觉中获益，比如识别障碍物。随着细节的改进，医学成像、外科机器人和病人监测变得更加有效。

可以使用的其他应用程序是安全安装中使用的监视系统。更不用说像雷达或激光器这样的工业，工厂或汽车应用。此外，高分辨率摄像机快速成为现代汽车中的关键传感器，以改善先进的驾驶员辅助系统（ADA）和自行车车辆。

积极的发展是人工智能（AI）软件和硬件的可用性，可用于分析和解释由高分辨率传感器产生的大量数据。机器学习和专业处理器在识别模式和检测障碍物或异常条件时提供提高的准确性和敏感性。

解决这些应用程序中遇到的主要问题之一是需要维护原始高分辨率数据的传输介质，这反过来又提供了最终的实用性。现有电缆和接口根本没有这种能力。

一个新的解决方案

德州仪器现在提供它V.^3.便于高分辨率数据传输的链路设备．V.^3.Link是高速视频序列化/反序列化技术，允许在一个单根细电缆上传输高分辨率的未压缩视频。此外，它还提供了在同一根电缆上传输控制信号和直流电源的能力。

电缆可以是同轴电缆，100Ω屏蔽或距离几米的距离或未屏蔽的双绞线。AWG 32的电线可用于提供电缆柔韧性和重量轻。

高分辨率传感器通常产生与MIPI-CSI-2等可用标准兼容的并行二进制输出。这个想法是序列化数据的传输数据，这是函数TI TSER953 V.^3.序列化器链接．它支持来自MIPI-CSI-2，MIPI-DSI，LVDS和HDMI等传感器接口的输入;序列化数据;并将其格式化为4.13 GB / s的数据包。数据包包含一个16位CRC，用于错误检测。自适应均衡器集成以减轻电缆损耗。

V型的一个关键特征^3.Link ICs是单电缆上的全双工能力。数据传输在转发通道上以4.13 gb /s的速率进行。提供了一个反向通道来传输直流以及来自I的控制信号²C，SPI或GPIOS到/来自主处理器的应用程序。GPIO通常用于相机同步，诊断和控制。序列化器和Deserializer可以通过主机编程此功能。后通道数据速率为50 MB / s。

TSER53使用1.8 v电源运行，典型功耗约为250 mW。它被安置在一个5 × 5毫米的VQFN包中，使它足够小，以适合一个探头或其他微型相机模块。本设备符合IEC-61000-4-2防静电标准。

V^3.Link产品线还包括两个反序列化器，TDES954和TDES960。两者都与TSER953串行器完全兼容，并通过选定的电缆以4.13 gb /s的速率运行。输出接口为MIPI-DPHY或CSI-2。TDES954能够聚合一个或两个串行传感器输入，而TDES960反序列化器是一个集线器，可以容纳四个V^3.链路串行输入并提供两个MIPI CSI-2输出。
