国家仪器公司Elvis III是一个开发和培训平台针对大学，对嵌入式开发也有用。它基本上嵌入了一个能够运行的整体PC和FPGA的CompactRio平台LabVIEW.．该平台还集成了测试和测量(T&M)设备，包括一个4通道、14位、100 msample /s示波器;2通道，14位，15 mhz功能发生器;16通道，100-Msample/s逻辑分析仪和函数发生器;IV /预示分析仪;数字万用表;和一个500毫安可变电源。−提供15v、15v、5v、3.3 V电源。
对于Elvis III的这次检查，我将专注于测量和T＆M设备。随后的文章将解决系统的教育方面以及其可编程性和硬件。
MeasurementsLive是一个网站和一个以浏览器为基础的界面到ELVIS II T&M设备的前端(图1)．它需要安装Web界面适用的驱动程序应用程序。本申请基本上是LabVIEW程序，可将前端提供给测试设备。我稍后会讨论这一点。
1.MeasurementsLive示波器(左)和函数发生器(右)窗口是LabView应用程序，控制和显示这些内置到猫王III测试设备的信息。
一个系统可以通过USB或网络连接到猫王III。后者需要在猫王III上的一个小显示器上输入一个密钥。这提供了一个很好的安全机制，但有点烦人——每次我给这个装置通电时，密钥都会改变。我倾向于使用网络接口，因为我经常使用无线平板电脑的系统。
与专用T&M设备和其他基于网络的设备相比，平板电脑和触摸屏的使用突出了一些问题。measumentslive LabVIEW接口可以与触摸输入一起工作，尽管他们没有为此进行优化。鼠标是很常见的，即使是带笔的平板电脑在使用系统的某些方面也很有挑战性。对于某些操作，手指可能会有点大，尤其是在小屏幕上。
在翻盖方面，T＆M用户前端实现为LabVIEW虚拟仪器（VI）模块。VI可用于应用和自定义应用程序，因此实际上也可以重新制作整个用户界面，允许添加或修改VIS提供的功能。
在功能上，这些设备被证明是非常好的，尽管针对的是低到中等性能的应用。示波器等接口提供了先进的分析功能，如快速傅里叶变换(FFTs)(图2)．
2.窗口界面允许打开一个额外的部分，例如示波器视图底部的FFT面板。
当然，ELVIS III并不是专为PCI Express Gen 5或5G无线设计而设计的开发平台。事实上，它对于目标受众来说是理想的。
measumentlive的支持有很多优点，包括让多人和设备查看和控制系统的能力。许多更先进的测试设备缺乏这种能力。在教学环境中，这显然是非常宝贵的，因为有人可以远程检查问题，提供帮助，或提供指导。
我确实发现这个平台很容易使用,并且会喜欢有一个当我在佐治亚理工学院学习是一个情感表达。我希望看到添加了一些有用的功能,如能够保存配置的所有测试设备和窗口布局。在停止和重新启动系统时，重新配置所有内容可能会变得乏味，这在系统工作时经常是这样的情况。
我没有时间定制VI，以提供这些功能，但希望倪或一些勤劳的学生可能。然后，其他人可能会在更长的时间内使用它，而不需要重复具有相同的设置。我将在下次覆盖的教学工具，解决了一些这些问题。

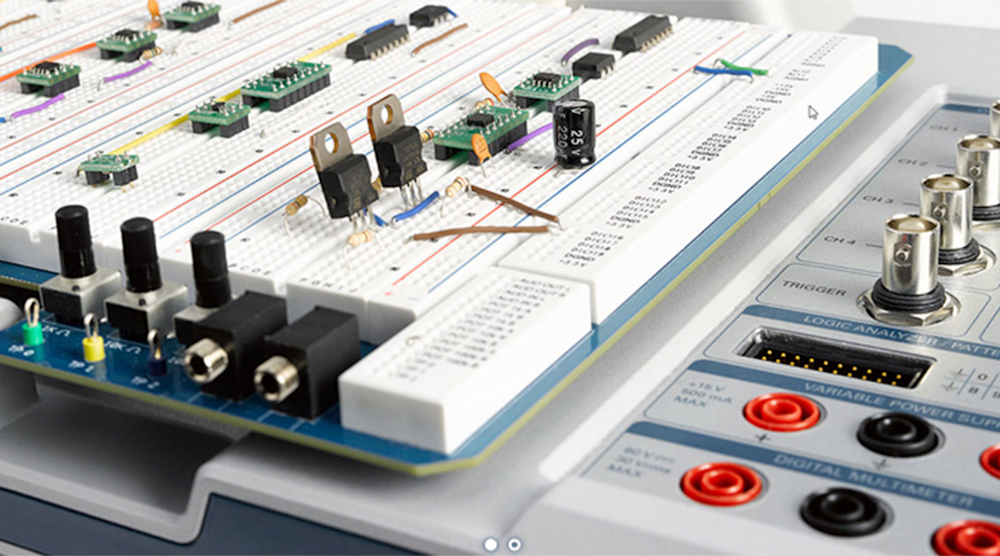

除了一边，有没有人仔细看看埃尔维斯三世的任何新闻或广告照片？它们通常会显示安装在贴片板区域中的芯片或模块，但大多数缺少电线安装供电。
无论如何，我一直很高兴利用我的CMOS和TTL SSI和MSI芯片构建一些逻辑来检查测试工具。我想知道如何处理所有这些dip，因为所有的东西都移动到表面安装。
