我在写关于训练能力方面有些失职国家仪器公司(NI)猫王三世(图1)，我一直都是工作了一段时间．硬件是令人印象深刻的，并针对大学和其他组织，学习电子，编程和系统设计是主要目标。我需要在即将在德克萨斯州奥斯汀举行的NI Week活动上公布的下一轮平台更新之前将这些内容写下来。

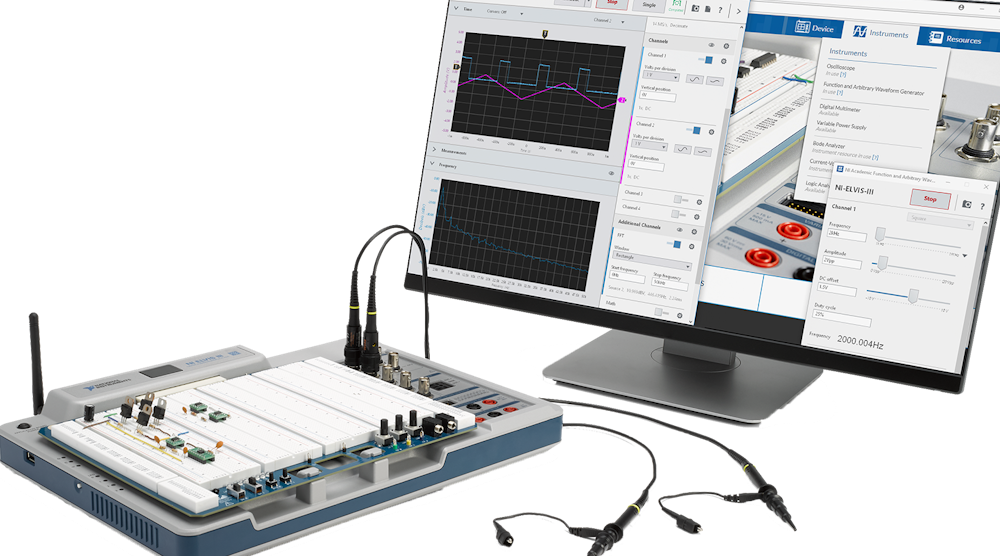

1.ELVIS III是一个学习平台，它将基于web的测试和测量支持与compactrio风格的计算和数据采集系统结合在一起，使用可移动的电路板。
简单地说，ELVIS III是一款运行Linux的NI compactrio风格的数据采集系统，它有一个庞大的CPU和一个FPGA，可以将所有东西连接在一起。硬件还集成了测试和测量(T&M)设备，包括一个模拟示波器，逻辑分析仪和信号函数发生器，只是提到几个项目。有一个可拆卸的接线板，学生可以在上面连接连接到T&M设备和CompactRIO系统的电路。
T&M支持可以通过网络来使用MeasurementsLive系统。这是培训支持的一部分，也是本文的主要目标。补丁面板有一个唯一的身份，因此它可以匹配到配置或训练会议，无论哪个猫王III正在使用。这在具有多个ELVIS III平台的教室环境中特别有用，同时允许个人或小组学生拥有自己的贴片面板，用于使用自己的电路。此外，由于是基于web的，因此，无论身处何处，多个人都可以使用他们自己的笔记本电脑、平板电脑或手机实时协作。
但是在训练支持上。
当然，这是基于网络的。你还需要在NI的网站上有一个账号，所有的课件都存放在那里。同样，设置该系统是为了跟踪您使用该系统和课件。教师可以注册账户，跟踪学生在他们的课堂上，并使他们能够合并和添加到课件集合。你们中的许多人可能已经在使用这个系统和一个猫王III。
用户可以免费旁听课程。课程的许多方面都是使用模拟器完成的，甚至不涉及埃尔维斯三世，但实践经验是大多数课程结束的地方。当然，这个系统是为了支持ELVIS III而设计的，重要的是让崭露头角的工程师和程序员使用真正的硬件。
的行动方针
典型的课程是简短而集中的。然而，数以百计的可用，涵盖主题从简单的RC电路到先进的机器人。其广度和深度反映了ELVIS III的能力，它可以处理实时编程。我不会详细介绍LabVIEW，但是NI的图形化编程语言也是ELVIS III和CompactRIO的基石。LabVIEW编程是在线课件的一部分。
2.这只是使用ELVIS III的训练支持时web界面的一部分。其他窗口提供了关于主题的说明、提示和查询，以及会话中涉及的示例。
课程界面包括多个窗口，其中包括说明和文档。也有窗口绑定到虚拟仪器(VI)，可以映射到埃尔维斯三世的真实仪器(图2)．我所接触过的大多数课程都很好地展示了基础知识，提供了模拟或其他具有启发性的实验，并以实际操作的实验结束。有一些不错的电子零配件，如晶体管、电容器和dip帮助。有些课程需要专门的设备或设备，但即使是这些课程也可以为那些手边没有所有必要硬件的学生提供有价值的反馈。
当我在大学的时候，我真的可以使用这样一个平台。我最终选择了数字电气工程，因为即使是最基本的工具，与我们今天拥有的工具相比，在数字方面也比模拟方面要好得多。我不喜欢天线，因为我必须手动绘制史密斯图。当圆形计算尺是计算尺的时候就不好玩了。但我离题了。
NI有相当多的合作伙伴，为猫王III提供硬件、软件和课件(图3)．这些技术通常针对特定的应用，如机器人机器视觉、机电操作和射频等。这些解决方案的开发人员需要牢记ELVIS III的特性和局限性，但它留下了很多选择。虽然T&M支持无法满足PCI Express第5代或5G天线的工作要求，但在这些极端情况下，需要专业设备。
3.专为猫王III设计的专用电路板上有与之配套的课件，如这个伺服定位的数码相机系统。
我收到了一些关于我以前关于ELVIS III的文章的电子邮件，指出独立T&M设备在某些情况下可能更便宜。然而，当考虑到这个训练框架和匹配的支持时，就很少有比较了。仅使用该系统，教师就可以节省时间，这证明成本是合理的。将其与灵活、丰富的课件和其他选项相结合，其价值变得非常明显。
我发现在查看开发套件时，ELVIS III非常方便。当然，传统的T&M设备，如我的一些USB scope在大多数情况下是足够的，但补丁板接口是相当方便的。同样，将LabVIEW绑定到系统中使其比仅仅使用一个独立的示波器或数字逻辑分析仪具有更多的功能。
