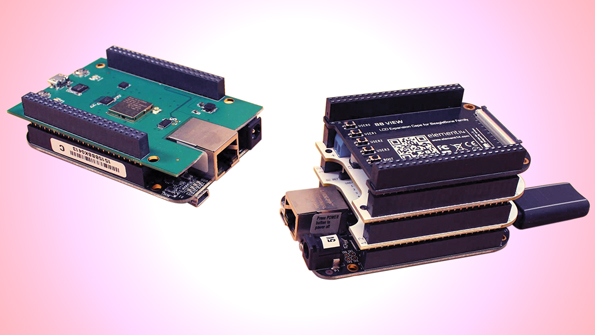

几年前Gumstix.出来了Geppetto，基于Web的设计师和基于秩序系统．我在考虑给它一个电子设计最好的奖项，但当时它仅限于该公司自己的基于ARM的COM模块。今年，Gumstix转过了角落，并开始支持第三方平台比如广受欢迎的比格伯恩号，以及独立的微控制器。
基于Web的设计工具是关键（图1和2）．它类似于其他印刷电路板（PCB）设计工具的拖放界面，用于放置设计工具，尽管具有两个主要差异。首先，没有涉及路由。PCB设计的一部分是自动和隐藏的设计者。其他区别是芯片和连接器之间的逻辑链接。只有可以将COM模块或处理器上的USB接口连接到匹配的USB连接器或标头。这些可以放在董事会的任何地方。
工作板可以在下午设计。生产板可以在三周内交付。这不是空白PCB：这些板已安装所有组件。固定的建立费用为2,000美元，并且在设计进展时，董事会的价格可用。每个组件也有一个价格，所以设计人员可以看到添加新项目的成本。
当连接时，组件从红色变为黄色到绿色。例如，微控制器或COM模块需要电源。有些也可能需要启动内存和外部重置。系统甚至跟踪电源和利用，因此可以在电压调节器上避皮擦。
大多数系统都旨在运行Linux。系统还生成与之合作的文件Yocto项目工具，因此配置了正确的驱动程序并准备使用自定义设计。
Geppetto有很多限制。除了GumStix之外，它不能扩展，因此一个板只能在Geppetto菜单中包含组件。目前只有一个GPS和一个九轴传感器可供选择。有许多LCD显示器，但只有一个千兆以太网连接器。虽然，Gumstix继续扩展组件的菜单。
使用杰佩托不需要任何成本，所以很容易确定系统是否能够完成满足您需求的设计。设置费用是为初始运行，并可订购额外的板需要。
许多工程设计公司可以帮助将任何设计转换为产品，但通常需要更长的时间，并且比使用Geppetto更长并且花费更多。获得的优势是能够将几乎任何东西融入设计中。在构建一百万个电路板时，定制设计是有道理的，但动态变化随着设计的数量和设计的复杂性而变化。
|
|
