英特尔希望使用X86体系结构来构建物联网（IoT），但使用Intel Atom这将是一个挑战。刚开始小后，原子已经发展到一个具有虚拟化支持和多个内核的成熟的64位平台。与Core或Xeon线相比，它仍然是一种低功率设备，但是多核心ARM平台可以在功率利用率上击败。
32位，五角级X1000 Quark System-Chip（SOC）是英特尔的新解决方案（图。1）。单线程核心以400 MHz运行，专为低功率应用而设计，远低于原子的使用。该芯片具有16个kbyte L1缓存和高达512个SRAM的KBYTES，因此许多应用程序可能不需要DDR3内存支持。
夸克规格
夸克的外围设置是这类高端微控制器的典型特征。它包括10/100-mbit/s rmii以太网，X1 PCI Express Gen 2，SD/MMC，USB 2.0，SPI，UART，I2C，GPIO和实时时钟。
夸克仍然是一个计算和通信平台，因此任何模拟支持都会放在片段之外。PCI Express Gen 2打开了许多可能性，例如显示或图形支持。总体而言，夸克是Soc家族的好起点。
夸克模具的大小是原子的五分之一，但限制的尺寸较小。该芯片具有X86虚拟内存管理支持。系统虚拟化不是软件包的一部分，但是在芯片针对的嵌入式应用程序中，这不是必需的。
这种方法似乎是合理的，因为它也需要十分之一的原子瓦数。因此，该平台绝对可以针对移动和可穿戴产品。当然，夸克将在其他SOC中进行许多竞争，包括基于ARM和MIPS核心的SOC。
该夸克在2013年IDF宣布，但作为合成的SOC平台表示，英特尔客户可以添加其知识产权（IP），即使必须在Intel Fabs中构建它（请参阅“ IDF 2013和Windows 8重新审视”ElectronicDesign.com）。X1000本质上是该设计的基础。
X86 Arduino

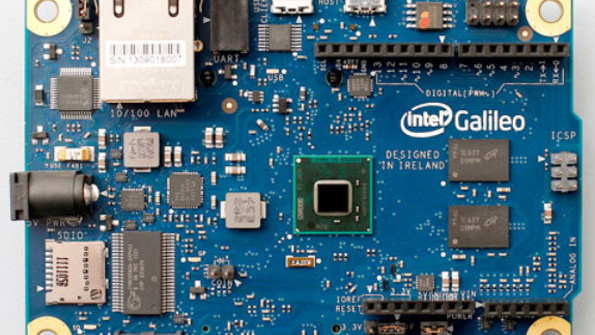

该夸克目前可在Arduino Galileo董事会上找到，该董事会是为开发人员和学生设计的（图2）。它与Arduino Shields兼容。包括草图在内的Arduino软件工具将旨在与该平台合作，但这些只是学生的起点。
董事会还揭露了USB，以太网和PCI Express，该Express通过半牌迷你PCIE插座。系统启动来自8-mbyte SPI闪光灯。而且，它拥有256个DDR3 DRAM和11个EEPROM的Mbytes。
伽利略将必须与32位Arduino兼容的许多替代品中的许多竞争，例如基于ARM Cortex MicroControllers和Microchip的32位MIPS平台的替代品。许多人可以运行Linux或其他操作系统。伽利略运行Linux。
在这一点上，物联网包括多级网关。夸克是英特尔的最低层。我们将不得不查看酒吧是否足够低。
