t形线圈是一种特殊形式的线圈电感电路达到顶峰这将扩展放大器的带宽，并加快输出信号上升时间。该电路使用一个耦合电感和一个小的桥接电容器(图1)．t型线圈可以使放大器的带宽增加一倍。你可以把电感看作是引导输入电流进入负载的电容部分，所以它充电更快。小的桥接电容确保输入阻抗的t型线圈是恒定的和电阻性的。

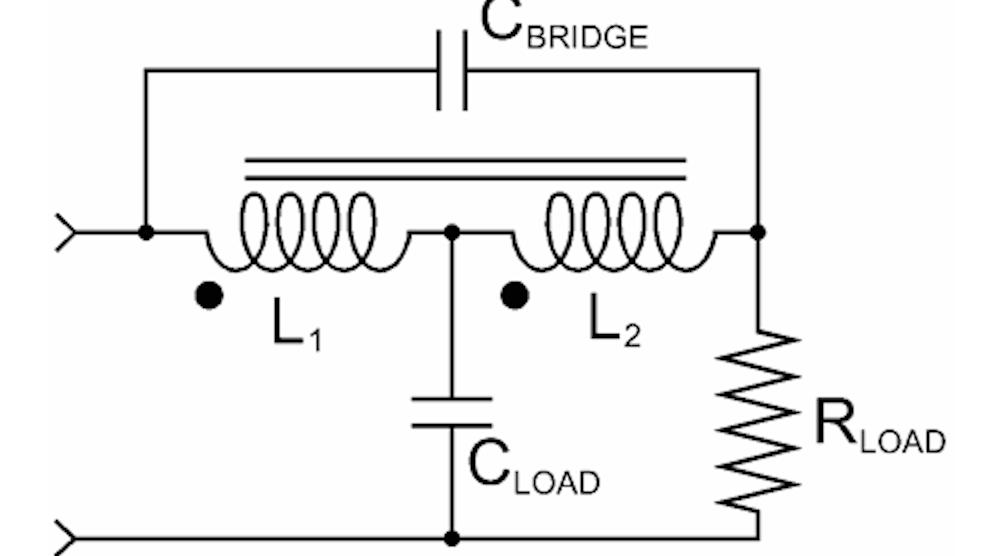

1.一个t型线圈使用一个耦合电感，本质上是一个有三个引线的变压器。它可以加倍放大器带宽，桥接电容给它一个恒定的输入阻抗。C负载可能是SerDes芯片中ESD二极管的输入阻抗或电容。R负载可能是传输线或阻抗匹配电阻。
