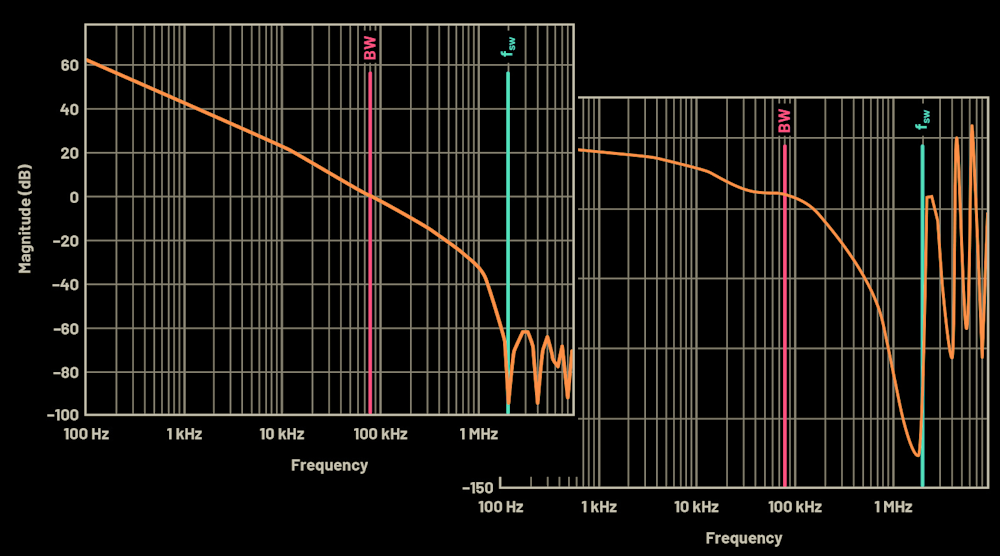

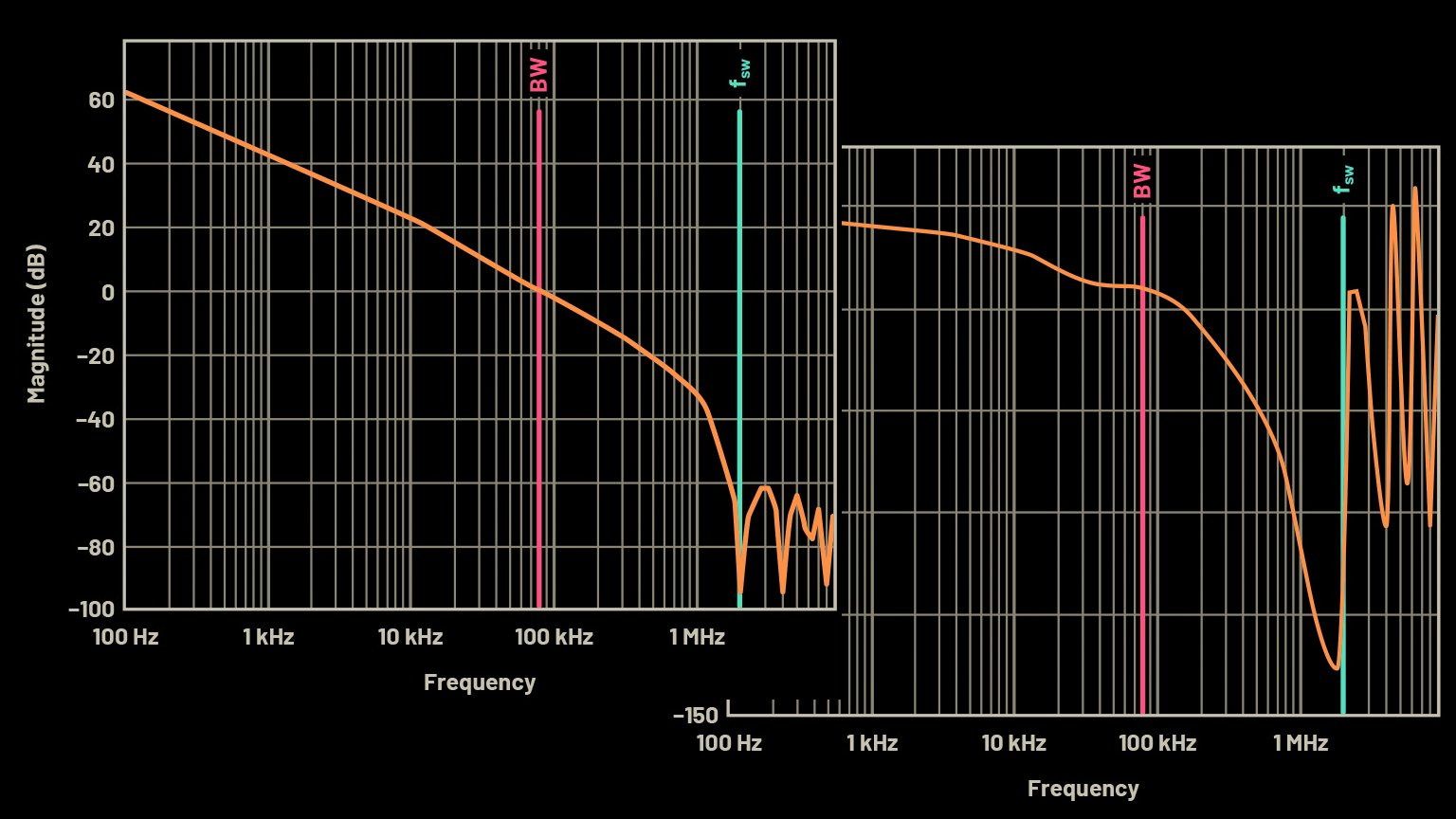

本文将描述如何利用Bode图作为一种工具，快速评估您的电源设计是否满足动态控制行为的要求。电源通常通过控制回路保持一个固定的输出电压。这个控制回路可以是稳定的，也可以是不稳定的。它也可以快速或缓慢地调节。在大多数情况下，控制回路可以通过伯德图来描述。有了它，你可以立即看到控制回路的速度，特别是其调节的稳定性。
图1显示了一个典型的降压(降压)拓扑开关调节器。它将较高的输入电压转换为较低的输出电压。其目标是调节输出电压(V出)，尽可能精确。为此，一个控制回路通过反馈(FB)引脚集成到电路中。它检测V处电压的变化出．
